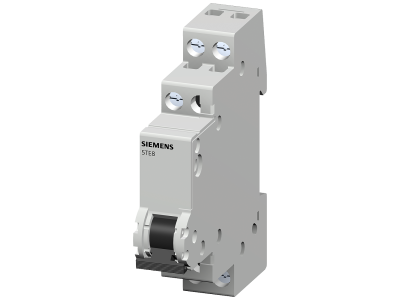

Rozłącznik 20 A 1ZZ | 5TE8111 Siemens

Alternatywny kod produktu: 5TE8111

Opis i Kluczowe Cechy

Rozłącznik modułowy Siemens 5TE8111 o prądzie znamionowym 20 A przeznaczony do ręcznego odłączania obciążeń w instalacjach elektrycznych. Montowany na szynie TH35, zapewnia bezpieczne odłączanie napięcia podczas prac serwisowych i konserwacyjnych. Należy do rodziny aparatury rozdzielczej SENTRON, charakteryzującej się komfortową techniką montażu i podłączania oraz jednolitym wyposażeniem dodatkowym.

• Prąd znamionowy 20 A: umożliwia bezpieczne odłączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Montaż na szynie TH35 (DIN): szybki i zwarty montaż w rozdzielnicach i szafach sterowniczych, oszczędność miejsca i czasu instalacji.
• Ochrona przed przypadkowym dotknięciem: standardowo stosowana ochrona przed obejmowaniem i dotykiem zapewnia bezpieczeństwo podczas obsługi i konserwacji.
• Kompatybilność z wyposażeniem dodatkowym: możliwość rozbudowy o łączniki zdalnie sterowane i inne akcesoria z tej samej rodziny – łatwa wymiana i rozbudowa systemu.
• Uniwersalne wzornictwo i jednolita technika podłączania: ułatwia projektowanie i prowadzenie instalacji, redukuje ryzyko błędów montażowych.

Zgodność z Normami

Rozłącznik Siemens 5TE8111 spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej oraz posiada certyfikację CE. Zapewnia bezpieczeństwo użytkowania zgodne z obowiązującymi dyrektywami niskonapięciowymi.

Zastosowanie

Rozłącznik 20 A znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne odłączanie obwodów elektrycznych w celach serwisowych, konserwacyjnych lub awaryjnych. Idealnie sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w domowych rozdzielnicach.

• Odłączanie obwodów oświetleniowych – bezpieczne wyłączanie napięcia przed wymianą źródła światła lub modernizacją.
• Odłączanie obwodów gniazd wtyczkowych – możliwość serwisowania wybranych obwodów bez wyłączania całej instalacji.
• Odłączanie małych silników i urządzeń jednofazowych – np. w systemach wentylacyjnych, pompach czy małych maszynach.
• Stosowanie jako główny wyłącznik odłączający w szafach sterowniczych automatyki budynkowej.

Wskazówki Montażowe

Montaż rozłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed ponownym załączeniem. Urządzenie jest przeznaczone do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 20 A, a moment dokręcania zacisków – według dokumentacji producenta. Po montażu sprawdź poprawność połączeń i działanie mechanizmu przełączania.

FAQ

• Jaki jest stopień ochrony rozłącznika? Rozłącznik jest przeznaczony do montażu wewnątrz rozdzielnicy, gdzie zapewniony jest standardowy stopień ochrony IP20 (ochrona przed dotykiem części pod napięciem). Samo urządzenie nie posiada własnej obudowy, dlatego wymaga instalacji w szafie lub rozdzielnicy.
• Czy rozłącznik posiada podświetlenie? Nie, jest to standardowy rozłącznik bez funkcji podświetlenia. Do sygnalizacji położenia styku należy stosować zewnętrzne wskaźniki lub polegać na mechanicznej wskazówce pozycji dźwigni.
• Do jakich obciążeń mogę użyć rozłącznika 20 A? Rozłącznik nadaje się do odłączania obwodów o prądzie znamionowym do 20 A, takich jak: oświetlenie, gniazda wtykowe, małe silniki, grzałki oraz inne odbiorniki jednofazowe. Nie jest przeznaczony do łączenia dużych prądów zwarciowych – w takich przypadkach należy zastosować odpowiednie zabezpieczenia nadprądowe w obwodzie.
