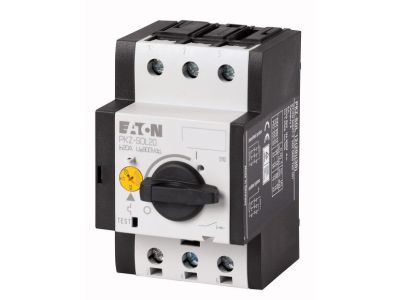

Wyłącznik 2-bieg, 20 A DC PKZ-SOL20 | 120938 Eaton

Opis i Kluczowe Cechy

Wyłącznik ochronny wiązki PKZ-SOL20 marki EATON to zaawansowane rozwiązanie elektrotechniczne zaprojektowane specjalnie z myślą o wymagających instalacjach fotowoltaicznych (PV). Urządzenie stanowi nowoczesną, bezbezpiecznikową alternatywę dla tradycyjnych wkładek topikowych, eliminując konieczność ich wymiany po zadziałaniu i znacząco skracając czas przestoju systemu. Prąd znamionowy wynoszący 20 A DC pozwala na skuteczne zabezpieczenie obwodów prądu stałego przed skutkami zwarć oraz przeciążeń.

• Zmienny zakres wyzwalania: Możliwość precyzyjnej nastawy pozwala na optymalne dopasowanie parametrów pracy do rzeczywistego prądu zwarciowego generowanego przez moduły PV, co minimalizuje ryzyko niepożądanych wyłączeń.
• Konstrukcja 2-biegunowa: Zapewnia pełną izolację i bezpieczeństwo w obwodach prądu stałego.
• Możliwość rozbudowy: Kompatybilność z opcjonalnym wyzwalaczem podnapięciowym P-SOL-XUV umożliwia zdalne sterowanie i integrację z systemami bezpieczeństwa.
• Trwałość mechaniczna: Wysoka jakość wykonania gwarantowana przez renomowanego producenta EATON zapewnia długoletnią, bezawaryjną pracę w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia oraz specyficznymi wymaganiami dla systemów fotowoltaicznych. Wyłącznik PKZ-SOL20 spełnia standardy bezpieczeństwa pozwalające na jego stosowanie w profesjonalnych instalacjach komercyjnych i przemysłowych. Posiada niezbędne certyfikaty potwierdzające zdolność do bezpiecznego przerywania prądów stałych (DC), co jest kluczowe w zapobieganiu powstawaniu łuku elektrycznego w instalacjach solarnych.

Zastosowanie

Wyłącznik PKZ-SOL20 znajduje szerokie zastosowanie w sektorze energii odnawialnej, a w szczególności:

• Ochrona stringów PV: Zabezpieczanie poszczególnych łańcuchów modułów fotowoltaicznych przed prądami wstecznymi i zwarciami.
• Rozdzielnice DC: Jako główny element zabezpieczający w szafach przyłączeniowych prądu stałego.
• Systemy bezpieczeństwa pożarowego: Dzięki współpracy z wyzwalaczami P-SOL-XUV, umożliwia stworzenie systemu zdalnego odłączania zasilania DC, co jest kluczowym wymogiem dla służb ratowniczych (np. straży pożarnej) podczas akcji gaśniczych.

Wskazówki Montażowe

Dla zapewnienia optymalnej pracy urządzenia, montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z uwzględnieniem poniższych zaleceń:

• Montaż na szynie DIN: Urządzenie jest przystosowane do standardowej szyny montażowej TS35, co ułatwia integrację w typowych rozdzielnicach.
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych przy prądzie 20 A.
• Wentylacja: Należy zachować odpowiednie odstępy izolacyjne i zapewnić cyrkulację powietrza wewnątrz rozdzielnicy, szczególnie przy montażu kilku wyłączników obok siebie.
• Polaryzacja: Przy podłączaniu przewodów DC należy bezwzględnie przestrzegać oznaczeń polaryzacji znajdujących się na obudowie urządzenia.

FAQ

1. Czy wyłącznik PKZ-SOL20 wymaga wymiany po zadziałaniu?
Nie, jest to wyłącznik wielokrotnego użytku. Po usunięciu przyczyny awarii wystarczy ponownie załączyć dźwignię w pozycję ON.

2. Czy można zdalnie wyłączyć ten aparat?
Tak, jest to możliwe po doposażeniu wyłącznika w opcjonalny wyzwalacz podnapięciowy P-SOL-XUV, który pozwala na zdalne przerwanie obwodu.

3. Dlaczego warto wybrać PKZ-SOL zamiast bezpieczników topikowych?
Główną zaletą jest precyzyjna nastawa prądu wyzwalania oraz brak kosztów eksploatacyjnych związanych z wymianą wkładek bezpiecznikowych po wystąpieniu zwarcia.
