Wyłącznik 125 A 2-bieg. | 5TL1292-0 Siemens

Alternatywny kod produktu: 5TL12920

Opis i Kluczowe Cechy

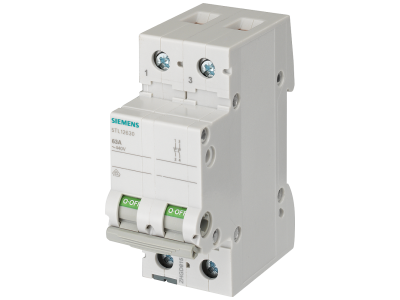

Wyłącznik Siemens 5TL1292-0 to dwubiegunowy aparat modułowy o prądzie znamionowym 125 A, przeznaczony do sterowania urządzeniami elektrycznymi. Montowany na szynie TH35, zapewnia niezawodne włączanie i wyłączanie obwodów oświetleniowych, silnikowych oraz innych odbiorników. Dzięki prądowi 125 A umożliwia bezpieczną pracę w instalacjach o znacznym obciążeniu bez ryzyka przegrzania styków. Szerokość modułu – zgodnie z danymi producenta.

• Prąd znamionowy 125 A: Obsługa urządzeń o dużym poborze mocy – gwarancja bezpiecznej i stabilnej pracy nawet w wymagających obwodach.
• 2-biegunowa konstrukcja: Rozłączanie obu biegunów jednocześnie – pełna izolacja obwodu przy wyłączeniu.
• Funkcja rozłącznika izolacyjnego (EN 60947-1): Bezpieczne odłączanie instalacji od zasilania podczas prac konserwacyjnych.
• Wyłącznik główny (EN 60204-1): Możliwość zastosowania jako główny wyłącznik maszyn i instalacji przemysłowych.
• Widoczny wskaźnik stanu wyłącznika: Szybka i jednoznaczna informacja o pozycji (załączony/wyłączony) bez konieczności otwierania osłon.
• Beznarzędziowe zdejmowanie z szyny: Ręczny suwak umożliwia szybki demontaż bez użycia narzędzi – ułatwia modyfikacje rozdzielnicy.

Zgodność z Normami

Wyłącznik Siemens 5TL1292-0 spełnia wymagania norm EN 60947-1 (rozłączniki izolacyjne) oraz EN 60204-1 (wyłączniki główne do maszyn). Posiada oznaczenie CE i jest dedykowany do stosowania w instalacjach zgodnych z dyrektywami europejskimi. Producent gwarantuje zgodność z wymaganiami bezpieczeństwa elektrycznego.

Zastosowanie

Uniwersalny wyłącznik dwubiegunowy sprawdza się w różnych scenariuszach sterowania i zabezpieczania obwodów:

• Sterowanie oświetleniem – włączanie/wyłączanie linii oświetleniowych w budynkach komercyjnych i przemysłowych.
• Rozłączanie silników – bezpieczne odłączanie napędów elektrycznych podczas przeglądów i awarii.
• Rozłącznik izolacyjny – ręczne odizolowanie obwodu od zasilania dla zapewnienia bezpieczeństwa prac serwisowych.
• Wyłącznik główny – nadrzędne załączanie/wyłączanie całej instalacji maszyny lub rozdzielnicy.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Wyłącznik przeznaczony jest do zatrzaśnięcia na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed ponownym włączeniem. Stosuj przewody o przekroju dobranym do prądu 125 A (zalecany min. 16 mm² Cu). Zaciski dokręć momentem zgodnym z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik może być używany jako rozłącznik izolacyjny? Tak – zgodnie z EN 60947-1 wyłącznik 5TL1292-0 posiada funkcję rozłącznika izolacyjnego, co pozwala bezpiecznie odłączać obwód w celach serwisowych.
• Czy wyłącznik posiada podświetlenie? Model 5TL1292-0 nie jest wyposażony w podświetlenie. Stan urządzenia sygnalizowany jest mechanicznym wskaźnikiem na korpusie.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego wyłącznika. Montowany w rozdzielnicy zamykanej we wnęce – standardowo przyjmuje się IP20 dla aparatury wewnątrz, ale ostateczna ochrona zależy od zastosowanej obudowy.
