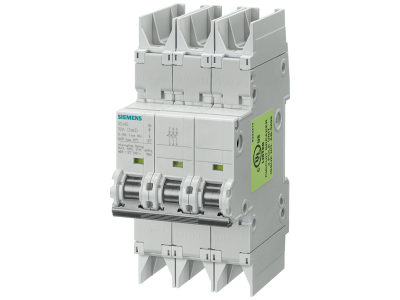

Wyłącznik 10KA 3POL C20 | 5SJ4320-7HG42 Siemens

Alternatywny kod produktu: 5SJ43207HG42

Opis i Kluczowe Cechy

Wyłącznik nadprądowy oznaczony symbolem 5SJ4320-7HG42 to 3-biegunowe urządzenie zabezpieczające o prądzie znamionowym 20 A i charakterystyce wyzwalania C. Dzięki zdolności wyłączania zwarciowego 10 kA zapewnia skuteczną ochronę w instalacjach o podwyższonym ryzyku zwarć, minimalizując ryzyko uszkodzenia przewodów i odbiorników. Szerokość modułu nie została podana w danych producenta – przed montażem należy sprawdzić wymiary w dokumentacji technicznej.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę obwodów o średnim obciążeniu, np. w instalacjach gniazd wtyczkowych lub oświetleniowych.
• Charakterystyka C: Wyzwalanie przy prądzie 5–10 krotności prądu znamionowego – przeznaczona do obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki małej mocy, transformatory).
• 3 bieguny (3P): Zabezpieczenie trzech przewodów fazowych w układzie trójfazowym – idealne do rozdzielnic głównych i podrozdzielnic.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje pewne przerwanie prądów zwarciowych o wartości do 10 kA, co zwiększa bezpieczeństwo instalacji i osób.
• Kompatybilność z szyną DIN TH35: Montaż w standardowych rozdzielnicach modułowych – szybki i pewny.

Zgodność z Normami

Wyłącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw unijnych dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik 5SJ4320-7HG42 znajduje zastosowanie w ochronie obwodów końcowych i rozdzielczych w instalacjach przemysłowych, komercyjnych oraz mieszkaniowych. Dzięki charakterystyce C sprawdza się w obwodach z odbiornikami generującymi krótkotrwałe prądy rozruchowe.

• Zabezpieczenie linii trójfazowych zasilających maszyny, pompy, wentylatory lub klimatyzatory.
• Ochrona podrozdzielnic w halach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Stosowany w rozdzielnicach głównych jako zabezpieczenie przed zwarciami i przeciążeniami w obwodach o mocy do 13,8 kW (przy napięciu 400 V AC).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (35 mm). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz warunków zwarciowych. Moment dokręcania zacisków oraz maksymalny przekrój przewodów należy sprawdzić w karcie katalogowej producenta.

FAQ

• Czy wyłącznik posiada sygnalizację zadziałania? W danych producenta nie podano informacji o sygnalizacji wizualnej ani mechanicznej. Zalecamy sprawdzenie dokumentacji technicznej pod kątem wskaźnika zadziałania.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Stopień ochrony nie został określony w dostępnych danych. W przypadku montażu w rozdzielnicy zamkniętej typowy stopień ochrony obudowy wpływa na ochronę samego wyłącznika – należy stosować się do zaleceń producenta rozdzielnicy.
• Czy wyłącznik nadaje się do obwodów silnikowych? Charakterystyka C jest rekomendowana do obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. silniki małej mocy, transformatory). W przypadku silników o dużym prądzie rozruchowym może być wymagana charakterystyka D – dobór musi potwierdzić projektant instalacji.
