Wyłącznik 1000V DC 63 A | 5TE2515-1 Siemens

Alternatywny kod produktu: 5TE25151

Opis i Kluczowe Cechy

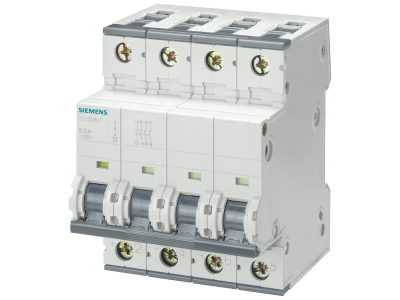

Wyłącznik prądu stałego Siemens 5TE2515-1 przeznaczony do obwodów o napięciu 1000 V DC i prądzie znamionowym 63 A. Jest to aparat modułowy montowany na szynie, zaprojektowany do bezpiecznego odłączania i załączania obwodów stałoprądowych w instalacjach przemysłowych oraz fotowoltaicznych. Dzięki wysokiej obciążalności prądowej i napięciowej umożliwia pracę w wymagających systemach DC bez ryzyka uszkodzenia styków.

• Napięcie znamionowe 1000 V DC: pozwala na bezpieczne odłączanie obwodów stałoprądowych o wysokim napięciu, np. w instalacjach fotowoltaicznych lub przemysłowych bateriach.
• Prąd znamionowy 63 A: gwarantuje niezawodną pracę przy znacznym obciążeniu, minimalizując ryzyko przegrzania styków podczas przepływu prądu stałego.
• Konstrukcja modułowa: umożliwia szybki i czytelny montaż w rozdzielnicach oraz szafach sterowniczych na szynie TH35.
• Przeznaczenie do DC: dedykowany do obwodów prądu stałego, zapewnia prawidłowe gaszenie łuku elektrycznego charakterystycznego dla DC.
• Producent Siemens: gwarancja jakości i niezawodności w zakresie aparatury rozdzielczej SENTRON.

Zgodność z Normami

Wyłącznik 5TE2515-1 spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej oraz posiada oznaczenie CE. Jest przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami elektrotechnicznymi.

Zastosowanie

Wyłącznik 1000 V DC 63 A sprawdza się w obwodach stałoprądowych wymagających ręcznego lub zdalnego odłączania. Znajduje zastosowanie w:

• Instalacjach fotowoltaicznych – jako odłącznik DC pomiędzy panelami a inwerterem, do bezpiecznej przerwy serwisowej.
• Przemysłowych systemach zasilania staloprądowego (baterie akumulatorów, zasilacze UPS).
• Rozdzielnicach DC w zakładach przemysłowych i energetycznych do wydzielania obwodów sterowania lub zasilania.
• Stacjach ładowania pojazdów elektrycznych jako element zabezpieczająco-odłączający.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie montować na szynie nośnej TH35 (DIN) w rozdzielni lub szafie sterowniczej. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta (nie podano w danych). Nie przekraczać parametrów znamionowych.

FAQ

• Czy wyłącznik 5TE2515-1 nadaje się do instalacji fotowoltaicznej? Tak, napięcie 1000 V DC i prąd 63 A czynią go odpowiednim do odłączania łańcuchów paneli PV, jednak przed zastosowaniem należy sprawdzić zgodność z wymaganiami konkretnej instalacji (np. obciążalność zwarciowa, kategoria przepięciowa).
• Jakie wyposażenie dodatkowe (styki pomocnicze, napędy) jest dostępne? Producent nie podał informacji o wyposażeniu dodatkowym dla tego symbolu. W razie potrzeby należy sprawdzić kartę katalogową Siemens lub skontaktować się z doradcą technicznym.
• Jaki jest moment dokręcania zacisków? W dostępnych danych nie określono momentu dokręcania. Należy stosować się do zaleceń zawartych w oryginalnej dokumentacji technicznej produktu.
