Wyłącznik 100 A 3-bieg.+N, z czerwonym uchwytem | 5TL1691-1 Siemens

Alternatywny kod produktu: 5TL16911

Opis i Kluczowe Cechy

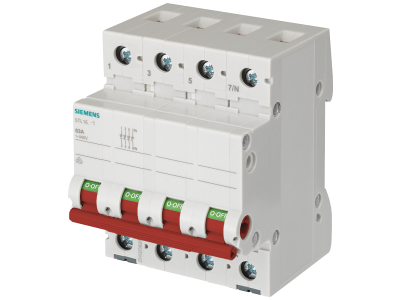

Wyłącznik izolacyjny Siemens 5TL1691-1 o prądzie znamionowym 100 A, wykonany w konfiguracji 3-biegunowej z członem neutralnym (3-bieg.+N), wyposażony w czerwony uchwyt. Przeznaczony do bezpiecznego odłączania obwodów elektrycznych – pozwala na wyraźne odcięcie napięcia od instalacji, co zwiększa bezpieczeństwo podczas prac serwisowych. Urządzenie montowane na szynę TH35, o szerokości modułu dostosowanej do standardowych rozdzielnic.

• Prąd znamionowy 100 A: zapewnia rezerwę mocy dla obwodów o dużym obciążeniu, umożliwiając odłączanie silników, oświetlenia przemysłowego i innych odbiorników bez ryzyka przeciążenia styków.
• Ochrona reach‑round i przed dotykiem: konstrukcja zacisków uniemożliwia przypadkowy kontakt z częściami będącymi pod napięciem, co podnosi bezpieczeństwo instalatora w rozdzielnicy.
• Beznarzędziowe zdejmowanie z szyny: wygodna ręczna obsługa suwakowa pozwala szybko zdemontować wyłącznik bez użycia narzędzi – oszczędność czasu przy modernizacjach i serwisie.
• Dobrze widoczny wskaźnik stanu: wyraźna, mechaniczna indykacja pozycji „włączony”/„wyłączony” minimalizuje ryzyko pomyłki podczas identyfikacji stanu obwodu.
• Zastosowanie jako rozłącznik izolacyjny i wyłącznik główny: zgodnie z normami EN 60947‑1 i EN 60204‑1 urządzenie może pełnić obie funkcje, co upraszcza dobór aparatury w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Wyłącznik 5TL1691-1 jest zgodny z normami EN 60947‑1 oraz EN 60204‑1, co potwierdza jego przydatność do stosowania jako rozłącznik izolacyjny i wyłącznik główny. Posiada certyfikat CE.

Zastosowanie

Dzięki kombinacji parametrów (100 A, 3-bieg.+N) oraz zgodności z wymaganiami dla rozłączników izolacyjnych i wyłączników głównych, urządzenie sprawdzi się w wielu scenariuszach przemysłowych i infrastrukturalnych.

• Rozłącznik izolacyjny w szafach sterowniczych: umożliwia bezpieczne odłączenie napięcia przed pracami serwisowymi na silnikach, zasilaczach czy modułach PLC.
• Wyłącznik główny w rozdzielnicach budynkowych: odcina całą instalację lub jej wydzieloną część (np. obwody technologiczne) w przypadku awarii lub przeglądu.
• Sterowanie i odłączanie silników oraz innych odbiorników: stosowany jako wyłącznik silnikowy bez konieczności stosowania dodatkowego rozłącznika.
• Automatyka budynkowa i infrastruktura: w instalacjach oświetlenia przemysłowego, systemach wentylacji czy pompowniach – pełni funkcję punktu odcięcia zasilania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed ponownym załączeniem. Wyłącznik należy zamontować na szynie TH35 (DIN). Zaciski dokręć momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu znamionowego 100 A – zalecane przewody o odpowiedniej obciążalności długotrwałej. Po zakończeniu montażu sprawdź działanie wskaźnika stanu i poprawność odłączania wszystkich biegunów.

FAQ

• Czy ten wyłącznik nadaje się do stosowania jako rozłącznik izolacyjny? Tak, zgodnie z normą EN 60947‑1 może być używany jako rozłącznik izolacyjny, co oznacza, że zapewnia bezpieczne odcięcie napięcia od odbiorników.
• Czy urządzenie posiada widoczny wskaźnik stanu? Tak, wyłącznik wyposażony jest w dobrze widoczny, mechaniczny wskaźnik pozycji „włączony”/„wyłączony”, ułatwiający identyfikację stanu obwodu.
• Jaki jest kolor uchwytu i czy ma on znaczenie funkcjonalne? Uchwyt jest czerwony – kolor ten jest powszechnie stosowany w wyłącznikach głównych i rozłącznikach izolacyjnych, zgodnie z praktyką oznaczeń w instalacjach elektrycznych.
