Wyłącznik 100 A 1-bieg., z czerwonym uchwytem | 5TL1191-1 Siemens

Alternatywny kod produktu: 5TL11911

Opis i Kluczowe Cechy

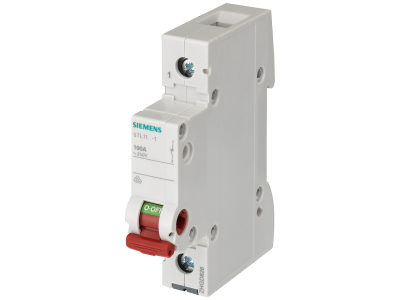

Wyłącznik 100 A 1-biegunowy z czerwonym uchwytem Siemens 5TL1191-1 to niezawodne urządzenie do ręcznego załączania i odłączania obwodów elektrycznych. Dzięki prądowi znamionowemu 100 A umożliwia bezpieczne sterowanie odbiornikami o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Kompaktowa konstrukcja montowana na szynie TH35 ułatwia instalację w rozdzielnicach, a czerwony uchwyt zapewnia szybką identyfikację funkcji wyłącznika.

• Prąd znamionowy 100 A: Gwarantuje bezpieczną pracę w obwodach silników, oświetlenia i innych urządzeń o dużym poborze mocy bez ryzyka przeciążenia styków.
• Konstrukcja 1-biegunowa: Pozwala na odłączanie jednego przewodu fazowego, idealna do prostych aplikacji sterowania i izolacji.
• Czerwony uchwyt: Wyraźnie oznacza funkcję wyłącznika, co zwiększa bezpieczeństwo obsługi i ułatwia identyfikację w rozdzielnicy.
• Przeznaczenie jako rozłącznik izolacyjny: Zgodnie z normą EN 60947-1 może być stosowany do bezpiecznego odłączania instalacji podczas prac serwisowych.
• Beznarzędziowe zdejmowanie z szyny: Dzięki wygodnej obsłudze suwakowej montaż i demontaż są szybkie i nie wymagają użycia narzędzi.

Zgodność z Normami

Wyłącznik Siemens 5TL1191-1 jest zgodny z normami EN 60947-1 (rozłączniki izolacyjne) oraz EN 60204-1 (wyłączniki główne w maszynach). Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Uniwersalna konstrukcja wyłącznika 5TL1191-1 sprawdza się w wielu scenariuszach sterowania i odłączania obwodów elektrycznych:

• Rozłączanie izolacyjne w rozdzielnicach głównych i podrozdzielnicach – zapewnia bezpieczeństwo podczas konserwacji i napraw.
• Sterowanie oświetleniem (np. hal produkcyjnych, magazynów) – umożliwia ręczne włączanie/wyłączanie dużych obwodów.
• Odłączanie silników i innych odbiorników przemysłowych – stosowany jako wyłącznik główny zgodnie z EN 60204-1.
• Automatyka budynkowa – jako element rozdzielnicy do ręcznego odcinania zasilania w przypadku awarii lub przeglądów.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz prądem znamionowym 100 A. Moment dokręcania zacisków musi być zgodny z dokumentacją techniczną producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na bezpieczeństwo połączeń.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, model 5TL1191-1 nie posiada wbudowanego podświetlenia – stan urządzenia wskazuje mechaniczny wskaźnik na obudowie.
• Jaki jest stopień ochrony? Brak danych katalogowych w tym zakresie, jednak standardowo aparatura montowana w rozdzielnicach posiada ochronę IP20 (ochrona przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12,5 mm).
• Czy można go stosować jako wyłącznik główny maszyny? Tak, zgodnie z normą EN 60204-1 urządzenie nadaje się do pełnienia funkcji wyłącznika głównego do rozłączania i odłączania instalacji maszynowych.
