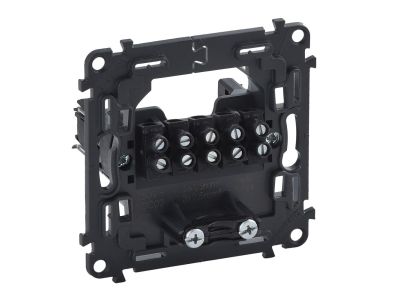

Wyjście kablowe z zaciskami, mechanizm, Valena Allure | 753033 Legrand

Opis i Kluczowe Cechy

Wyjście kablowe z zaciskami (symbol 753033) z linii Valena Allure to akcesorium do systemów Valena In'Matic, przeznaczone do bezpiecznego wyprowadzania i łączenia przewodów w instalacjach sterowniczych. Wyposażone w 5 zacisków przyjmujących przewody o przekroju do 2.5 mm² oraz zintegrowany uchwyt kabla utrzymujący przewód o maksymalnej średnicy 12 mm.

• 5 zacisków (2.5 mm²): Umożliwia podłączenie do pięciu przewodów o przekroju do 2.5 mm², co zapewnia elastyczność w dystrybucji sygnałów sterowniczych bez konieczności stosowania dodatkowych listew.
• Maksymalna średnica przewodu 12 mm: Pozwala na wprowadzenie kabli o większej grubości, ułatwiając organizację wiązek przewodów w puszce.
• Zintegrowany uchwyt kabla: Stabilizuje wprowadzony kabel, zapobiegając jego wysuwaniu się i zapewniając trwałe, bezpieczne połączenie.
• Transparentna osłona przeciwpyłowa: Chroni zaciski przed zabrudzeniem podczas montażu i eksploatacji, zwiększając niezawodność połączeń.
• Metalowy uchwyt montażowy: Umożliwia instalację za pomocą pazurków lub wkrętów, dopasowując się do różnych typów puszek instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami dla osprzętu instalacyjnego niskiego napięcia.

Zastosowanie

Wyjście kablowe z zaciskami Valena Allure znajduje zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i bezpieczne wyprowadzenie przewodów w systemach sterowania i automatyki budynkowej.

• Jako zakończenie kablowe w puszkach instalacyjnych dla sygnałów sterowniczych (przyciski, czujniki, przełączniki).
• Do podłączenia przewodów do modułów wykonawczych, takich jak styczniki, przekaźniki czy PLC, w szafach sterowniczych.
• W instalacjach inteligentnego budynku (systemy Valena In'Matic) do czytelnego prowadzenia okablowania.
• Do organizacji przewodów w rozdzielnicach i puszkach elektrycznych, ułatwiając serwis i przyszłą rozbudowę.

Wskazówki Montażowe

Montaż wyjścia kablowego powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Mechanizm montuje się w puszce instalacyjnej za pomocą dołączonego metalowego uchwytu – możliwe jest mocowanie pazurkami lub wkrętami. Przewody należy podłączyć do zacisków zgodnie z ich przekrojem (do 2.5 mm²), dokręcając śruby z momentem zgodnym z dokumentacją producenta. Należy upewnić się, że kabel jest dobrze zamocowany w uchwycie kablowym, a osłona przeciwpyłowa nie jest uszkodzona.

FAQ

• Czy wyjście kablowe akceptuje przewody linkowe i drutowe? Tak, zaciski są przystosowane do przewodów o przekroju do 2.5 mm² zarówno w wersji linkowej, jak i drutowej.
• Jaka jest maksymalna średnica zewnętrzna kabla, który można wprowadzić? Maksymalna średnica przewodu wynosi 12 mm – należy uwzględnić ten wymiar przy doborze kabla.
• Czy produkt jest wyposażony w osłonę przeciwpyłową? Tak, transparentna osłona przeciwpyłowa jest fabrycznie zamontowana i chroni zaciski przed zabrudzeniem podczas montażu i eksploatacji.
