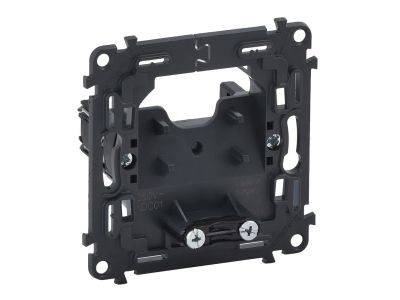

Wyjście kablowe bez zacisków, Valena Allure | 753034 Legrand

Opis i Kluczowe Cechy

Akcesoryjne wyjście kablowe bez zacisków z serii Valena Allure (symbol 753034) przeznaczone do estetycznego i bezpiecznego wyprowadzania przewodów przez ramkę. Element wyposażono w uchwyt kabla oraz transparentną osłonę przeciwpyłową, która zabezpiecza wnętrze puszki przed zanieczyszczeniami. Maksymalna średnica przewodu wynosi 12 mm, co umożliwia stosowanie typowych przewodów instalacyjnych. Produkt dostarczany jest z metalowym uchwytem montażowym do mocowania za pomocą pazurków lub wkrętów.

• Uchwyt kabla: pewne zamocowanie przewodu zapobiega jego wysuwaniu się i odciąża połączenia wewnątrz puszki, zwiększając trwałość instalacji.
• Maksymalna średnica przewodu 12 mm: kompatybilność z powszechnie stosowanymi przewodami (np. YDY 3×2,5 mm²), co ułatwia planowanie okablowania.
• Transparentna osłona przeciwpyłowa: chroni mechanizm przed kurzem i drobnymi zabrudzeniami podczas eksploatacji, zachowując estetykę i funkcjonalność.
• Metalowy uchwyt montażowy: możliwość szybkiego montażu w puszce za pomocą pazurków lub wkrętów, bez użycia dodatkowych narzędzi.
• Kompatybilność z serią Valena Allure: idealne uzupełnienie ramek i plakietek tej linii, co zapewnia spójny wygląd instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i materiały są zgodne z typowymi standardami stosowanymi w akcesoriach instalacyjnych – nie podano szczegółowych numerów norm w dokumentacji producenta.

Zastosowanie

Wyjście kablowe Valena Allure znajduje zastosowanie wszędzie tam, gdzie konieczne jest czyste i bezpieczne wyprowadzenie przewodu przez płytę czołową ramki – zarówno w instalacjach nowych, jak i modernizowanych.

• Wyprowadzanie kabli zasilających do opraw oświetleniowych montowanych w puszkach podtynkowych.
• Prowadzenie przewodów sterowniczych do przycisków, czujników lub innych elementów automatyki budynkowej.
• Zabudowa przewodów sygnalizacyjnych lub komunikacyjnych (np. kable do głośników, czujki) w ramkach dekoracyjnych.
• Estetyczne wykończenie przejść kabli w biurach, hotelach i mieszkaniach, gdzie liczy się design.

Wskazówki Montażowe

Montaż wyjścia kablowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Element mocuje się do metalowego uchwytu za pomocą pazurków lub wkrętów, następnie umieszcza w puszce. Przed zamknięciem ramki należy upewnić się, że przewód jest poprawnie osadzony w uchwycie kabla, a średnica przewodu nie przekracza 12 mm. Moment dokręcania wkrętów oraz przekrój przewodów powinny być zgodne z dokumentacją techniczną producenta. Zawsze stosuj zalecane ramki i plakietki Valena Allure zgodnie z tabelą doboru.

FAQ

• Jaka jest maksymalna średnica przewodu dla wyjścia kablowego 753034? Maksymalna średnica przewodu wynosi 12 mm. Przekroczenie tej wartości może uniemożliwić prawidłowe zamocowanie w uchwycie i uszkodzić osłonę.
• Czy wyjście kablowe jest kompatybilne ze wszystkimi ramkami Valena Allure? Tak, produkt został zaprojektowany do współpracy z ramkami i plakietkami serii Valena Allure. Należy jednak sprawdzić tabelę doboru w dokumentacji, aby upewnić się co do konkretnego zestawienia.
• Osłona przeciwpyłowa jest zdejmowalna? Transparentna osłona jest integralną częścią mechanizmu i nie jest przewidziana do demontażu. Zapewnia stałą ochronę przed kurzem bez ingerencji użytkownika.
