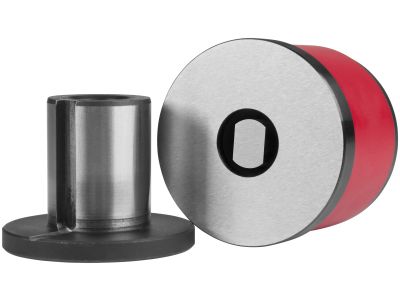

Wycinak otworów owalnych 8,5/12 SH 404-8,5-12 | SH_404-8,5-12 Erko

Alternatywny kod produktu: SH_404-8,5-12

Opis i Kluczowe Cechy

Wycinak otworów owalnych SH 404-8,5-12 to wyspecjalizowane narzędzie przeznaczone do wykonywania otworów pod śrubę M8 w stanowiskach montażowych serii SH. Produkt jest fabrycznym wyposażeniem stanowisk SH 400, SH 600, SH 600PLC oraz SH 800PLC, co gwarantuje pełną kompatybilność i precyzję dopasowania. Jego konstrukcja umożliwia szybkie i powtarzalne wykrawanie otworów o średnicy w zakresie 8,5–12 mm.

• Średnica otworu 8,5–12 mm: Uniwersalny zakres pozwalający na dopasowanie do śrub M8 z luzem montażowym, co ułatwia instalację elementów w szafach sterowniczych i rozdzielnicach.
• Przeznaczenie do stanowisk SH 400, SH 600, SH 600PLC, SH 800PLC: Idealne dopasowanie do dedykowanych platform montażowych producenta – brak konieczności modyfikacji ani stosowania adapterów.
• Otwór pod śrubę M8: Zapewnia zgodność z powszechnie stosowanymi łącznikami w aparaturze elektrycznej, co przyspiesza montaż i wymianę komponentów.
• Wykonanie jako wyposażenie fabryczne: Wysoka jakość wykonania gwarantująca długotrwałą eksploatację bez utraty geometrii otworu.
• Precyzyjne wykrawanie: Minimalizuje ryzyko odkształceń blachy wokół otworu, co poprawia estetykę i bezpieczeństwo montażu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wewnętrznymi standardami jakości producenta oraz spełnia wymogi bezpieczeństwa obowiązujące w branży elektrotechnicznej (oznakowanie CE). Jako narzędzie przeznaczone do użytku profesjonalnego podlega kontroli wymiarowej zapewniającej powtarzalność otworów.

Zastosowanie

Wycinak SH 404-8,5-12 stosowany jest podczas konfiguracji linii produkcyjnych, montażu szaf sterowniczych oraz przy modernizacji stanowisk pracy w przemyśle. Umożliwia szybkie przygotowanie otworów pod śruby mocujące w blachach o grubości typowej dla obudów elektrycznych.

• Przygotowanie otworów w panelach montażowych stanowisk SH 400, SH 600, SH 600PLC, SH 800PLC.
• Wykonywanie otworów pod śruby M8 w puszkach i rozdzielnicach – idealne przy instalacji aparatury modułowej.
• Modyfikacja istniejących otworów lub wykrawanie nowych przy rozbudowie linii technologicznych.
• Precyzyjne wykrawanie otworów w arkuszach blachy używanych do budowy niestandardowych szaf sterowniczych.

Wskazówki Montażowe

Narzędzie przeznaczone jest do użytku przez osoby posiadające odpowiednie przeszkolenie w zakresie obsługi urządzeń do wykrawania. Przed rozpoczęciem pracy należy odłączyć napięcie w obszarze roboczym oraz stosować środki ochrony indywidualnej (okulary ochronne, rękawice). Wykrawanie należy przeprowadzać na stabilnym podłożu, zgodnie z instrukcją producenta narzędzia oraz odpowiednim stemplem/matrycą. Po wykonaniu otworu sprawdzić jego wymiary za pomocą suwmiarki.

FAQ

• Jaki jest zakres średnic otworu? Wycinak umożliwia wykrawanie otworów w zakresie 8,5–12 mm. Konkretna średnica zależy od zastosowanego stempla i matrycy – narzędzie jest kalibrowane fabrycznie pod wymiar 8,5/12.
• Czy narzędzie pasuje do stanowisk innych serii niż SH? Produkt jest dedykowany wyłącznie do stanowisk SH 400, SH 600, SH 600PLC oraz SH 800PLC. Zastosowanie w innych platformach wymaga weryfikacji geometrii mocowania.
• Jakie środki bezpieczeństwa należy zachować podczas pracy? Przed użyciem wycinaka odłącz zasilanie w strefie roboczej, używaj okularów ochronnych i rękawic. Narzędzie przeznaczone jest wyłącznie do profesjonalnego użytku przez wykwalifikowany personel.
