Wycinak okrągły WON 54 (stempel+matryca) | WON_54 Erko

Alternatywny kod produktu: WON_54

Opis i Kluczowe Cechy

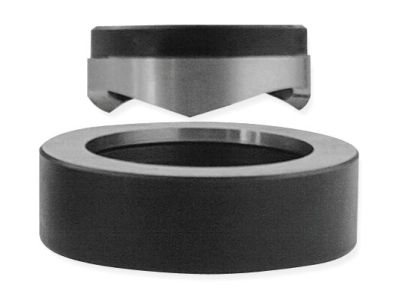

Wycinak okrągły WON 54 (symbol WON_54) to zestaw składający się ze stempla i matrycy, przeznaczony do precyzyjnego wycinania otworów okrągłych w blachach nierdzewnych o grubości do 1,5 mm. Dzięki współpracy z agregatami hydraulicznymi (AH 500, AH 550) lub pompą nożną H 800 umożliwia wykonanie otworów o maksymalnej średnicy 28,5 mm (dla typu WHP1), 32,5 mm (dla WH 100) oraz 60 mm (przy użyciu głowic GW, GW2). Uwaga: wycinaki WON posiadają inny gwint w stemplu niż seria WO – stosuj wyłącznie z narzędziami hydraulicznymi.

• Grubość blachy nierdzewnej do 1,5 mm: zapewnia możliwość wykonywania otworów w typowych obudowach i szafach elektrycznych ze stali nierdzewnej bez ryzyka uszkodzenia narzędzia.
• Maksymalna średnica otworu do 60 mm (głowice GW, GW2): umożliwia przygotowanie dużych przepustów dla kabli, przepustnic lub elementów modułowych.
• Współpraca z agregatami hydraulicznymi AH 500, AH 550 i pompą nożną H 800: gwarantuje powtarzalną siłę skrawania i czyste cięcie bez zadziorów.
• Specjalny gwint stempla (inny niż w wycinakach WO): wymaga dedykowanych narzędzi hydraulicznych – eliminuje ryzyko przypadkowego użycia niekompatybilnego osprzętu.
• Zestaw stempel + matryca: kompletne rozwiązanie do natychmiastowego montażu w głowicy hydraulicznej, bez konieczności dokupowania dodatkowych elementów.

Zgodność z Normami

Produkt przeznaczony jest do profesjonalnego użytku w pracach instalacyjnych. Jako narzędzie hydrauliczne spełnia wymagania ogólnych norm bezpieczeństwa i jest oznaczony znakiem CE. Należy stosować zgodnie z instrukcją producenta.

Zastosowanie

Wycinak okrągły WON 54 służy do wykonywania otworów okrągłych w blachach nierdzewnych w procesie montażu rozdzielnic, szaf sterowniczych i puszek elektrycznych. Stosowany przez instalatorów i elektryków przy pracach wykończeniowych oraz w serwisie.

• Wycinanie otworów pod przepusty kablowe w obudowach ze stali nierdzewnej.
• Przygotowanie miejsc montażowych dla aparatury modułowej, przełączników, przycisków.
• Wykonywanie otworów wentylacyjnych oraz montażowych w blachach o grubości do 1,5 mm.
• Użycie w połączeniu z agregatem hydraulicznym w warsztatach i na budowie.

Wskazówki Montażowe

Montaż oraz obsługę wycinaka może przeprowadzać wyłącznie wykwalifikowany personel zapoznany z instrukcją narzędzia hydraulicznego. Przed podłączeniem do agregatu odłącz źródło zasilania hydraulicznego. Sprawdź kompatybilność gwintu stempla (tylko wycinaki WON). Średnicę otworu dobierz do wymaganego przepustu, pamiętając o zachowaniu minimalnych odległości od krawędzi blachy. Po zakończeniu pracy oczyść matrycę i stempel z opiłków.

FAQ

• Czy wycinak WON 54 można stosować z wiertarką lub praską ręczną? Nie. Wycinak WON współpracuje wyłącznie z narzędziami hydraulicznymi (agregaty AH 500, AH 550, pompa nożna H 800). Posiada inny gwint stempla niż seria WO, co uniemożliwia montaż w standardowych imadłach lub stemplarkach ręcznych.
• Jaką maksymalną średnicę otworu można wykonać tym zestawem? Zestaw WON 54 umożliwia wykonanie otworów o maksymalnej średnicy 28,5 mm przy użyciu głowicy WHP1, 32,5 mm – WH 100, oraz do 60 mm z głowicami GW/GW2. Wybór głowicy należy dostosować do potrzeb instalacji.
• Czy do wycinania otworów w blachach nierdzewnych potrzebne są dodatkowe akcesoria? Tak – wymagany jest agregat hydrauliczny lub pompa nożna. Głowice i adaptery nie są w standardowym zestawie WON 54 (stempel+matryca). Do większych otworów należy dokupić odpowiednią głowicę GW lub GW2.
