Wycinak okrągły WON 47 (stempel+matryca) | WON_47 Erko

Alternatywny kod produktu: WON_47

Opis i Kluczowe Cechy

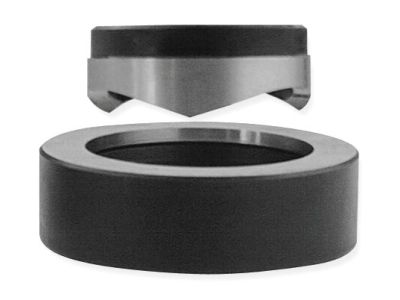

Wycinak okrągły WON 47 (symbol WON_47) to zestaw składający się ze stempla i matrycy, przeznaczony do wycinania otworów okrągłych w blachach nierdzewnych o grubości do 1,5 mm. Produkt został zaprojektowany do współpracy wyłącznie z narzędziami hydraulicznymi – agregatami AH 500, AH 550 oraz pompą nożną H 800. Wycinak posiada specjalny gwint w stemplu, odrębny od serii WO, co wymaga stosowania wyłącznie zalecanych akcesoriów.

• Maksymalna średnica otworu 28,5 mm (typ WHP1): umożliwia precyzyjne wycinanie otworów dla typowych przepustów kablowych i elementów montażowych.
• Maksymalna średnica otworu 32,5 mm (typ WH 100): pozwala na wykonywanie większych otworów np. dla dławic czy przycisków.
• Maksymalna średnica otworu 60 mm (głowice GW, GW2): zapewnia możliwość wycinania dużych otworów dla szaf sterowniczych i rozdzielnic, przy zachowaniu wysokiej jakości krawędzi.
• Dedykowany gwint stempla: różni się od wycinaków serii WO, co gwarantuje bezpieczne i stabilne połączenie tylko z odpowiednimi narzędziami hydraulicznymi, eliminując ryzyko uszkodzenia gwintu.
• Wersja stempel + matryca: gotowy zestaw do natychmiastowego montażu w agregacie hydraulicznym, bez konieczności doboru oddzielnych elementów.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich i posiada deklarację zgodności CE. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wycinak okrągły WON 47 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i dokładne wykonanie otworów w blachach konstrukcyjnych, w tym nierdzewnych. Polecany dla instalatorów oraz serwisów elektrycznych i automatyki.

• Wycinanie otworów w szafach rozdzielczych i sterowniczych pod dławnice, przepusty kablowe i przyciski.
• Przygotowanie otworów w obudowach urządzeń wykonanych ze stali nierdzewnej o grubości do 1,5 mm.
• Wyposażenie warsztatów i ekip montażowych do prac instalacyjnych przy użyciu agregatów hydraulicznych AH 500, AH 550 lub pompy H 800.
• Wymiana starych wycinaków WO w systemach hydraulicznych – pod warunkiem użycia kompatybilnego stempla i matrycy WON 47.

Wskazówki Montażowe

Montaż i obsługa wycinaka WON 47 oraz całego systemu hydraulicznego może być przeprowadzana wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia do pracy z narzędziami hydraulicznymi. Przed rozpoczęciem jakichkolwiek czynności serwisowych (wymiana stempla, matrycy) należy bezwzględnie odłączyć agregat hydrauliczny od źródła zasilania i upewnić się, że układ nie znajduje się pod ciśnieniem. Przekrój przewodów (jeśli dotyczy zasilania hydraulicznego) oraz parametry siły nacisku należy dobierać zgodnie z dokumentacją techniczną pompy/agregatu. Stosować tylko zalecane przez producenta narzędzia i akcesoria, aby uniknąć uszkodzenia gwintu lub korpusu wycinaka.

FAQ

• Czy wycinak WON 47 pasuje do zwykłej prasy mechanicznej? Nie. Wycinaki WON 47 współpracują wyłącznie z narzędziami hydraulicznymi (agregaty AH 500, AH 550, pompa H 800). Gwint w stemplu jest inny niż w serii WO, dlatego nie należy próbować montażu w innych urządzeniach.
• Jaką maksymalną grubość blachy mogę wyciąć? Zgodnie z danymi producenta, wycinak WON 47 jest przeznaczony do blach nierdzewnych o grubości do 1,5 mm. Stosowanie do grubszych materiałów może uszkodzić narzędzie.
• Czy w zestawie jest agregat hydrauliczny? W skład zestawu wchodzi wyłącznie stempel i matryca (WON 47). Agregat hydrauliczny lub pompę nożną należy zamówić osobno.
