Wycinak okrągły WON 22,5 (stempel+matryca) | WON_22,5 Erko

Alternatywny kod produktu: WON_22,5

Opis i Kluczowe Cechy

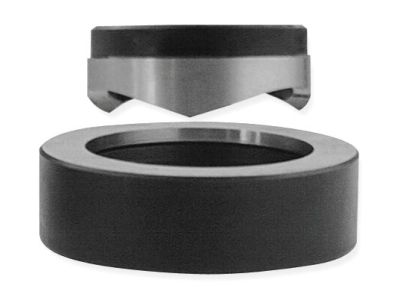

Wycinak okrągły WON_22,5 (stempel+matryca) to narzędzie przeznaczone do wycinania precyzyjnych otworów o średnicy 22,5 mm w blachach nierdzewnych o grubości do 1,5 mm. Dzięki współpracy z agregatami hydraulicznymi (AH 500, AH 550) lub pompą nożną H 800 umożliwia szybkie i czyste wykonywanie otworów w rozdzielnicach oraz obudowach elektrycznych. Konstrukcja wycinaka zapewnia powtarzalną dokładność, a specjalny gwint stempla odróżnia go od wycinaków serii WO.

• Wycina otwory Ø22,5 mm: idealnie dopasowany do standardowych przepustów, dławików i puszek instalacyjnych – oszczędza czas montażu.
• Przeznaczony do blach nierdzewnych do 1,5 mm: umożliwia pracę z materiałami o wysokiej wytrzymałości bez ryzyka uszkodzenia krawędzi.
• Współpraca z narzędziami hydraulicznymi: agregaty AH 500, AH 550 lub pompa nożna H 800 – gwarantują stałą siłę cięcia i czysty otwór bez zadziorów.
• Stempel z dedykowanym gwintem (odmiennym od WO): wyklucza przypadkowe użycie z niekompatybilnymi narzędziami – zwiększa bezpieczeństwo eksploatacji.
• Budowa stempel+matryca: zapewnia równomierne przeniesienie siły i minimalizuje odkształcenie blachy wokół otworu.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej dotyczących bezpieczeństwa narzędzi oraz posiada certyfikat CE. Nie podlega konkretnym normom wyrobów elektroinstalacyjnych, ponieważ jest narzędziem pomocniczym – jego parametry konstrukcyjne (średnica, wytrzymałość stali) są zgodne z wewnętrznymi standardami producenta.

Zastosowanie

Wycinak WON_22,5 służy do przygotowania otworów pod aparaturę modułową oraz elementy przepustowe w rozdzielnicach i obudowach przemysłowych. Jest narzędziem niezbędnym w warsztacie elektryka i instalatora.

• Wycinanie otworów pod przyciski, przełączniki, lampki sygnalizacyjne i gniazda o średnicy 22,5 mm w rozdzielnicach i szafach sterowniczych.
• Przygotowanie przelotów dla dławików kablowych, przepustów rurowych oraz dławnic w blachach nierdzewnych.
• Wykonywanie montażowych otworów technologicznych w obudowach z blachy nierdzewnej – w instalacjach sanitarnych, spożywczych i chemoodpornych.
• Prace przy modernizacji istniejących rozdzielnic – pozwala na precyzyjne dodanie nowej aparatury bez demontażu całej obudowy.

Wskazówki Montażowe

Wycinak WON_22,5 jest narzędziem ręcznym współpracującym z hydraulicznymi urządzeniami napędowymi. Przed rozpoczęciem pracy należy podłączyć stempel i matrycę do agregatu hydraulicznego (AH 500, AH 550) lub pompy nożnej H 800 zgodnie z instrukcją obsługi tych urządzeń. Upewnij się, że układ hydrauliczny jest wyłączony i odciążony przed wymianą wycinaka. Montaż w rozdzielnicy wykonuj przy odłączonym napięciu elektrycznym, z zachowaniem zasad BHP. Nieużywane otwory zabezpiecz przed pyłem i wilgocią. Prace może wykonywać wyłącznie personel z odpowiednimi uprawnieniami (SEP lub inne, zależnie od zakresu obowiązków zakładowych).

FAQ

• Czy wycinak WON_22,5 można używać z ręczną przebijarką? Nie. Wycinaki serii WON współpracują wyłącznie z narzędziami hydraulicznymi (agregat AH 500, AH 550 lub pompa nożna H 800). Posiadają inny gwint w stemplu niż wycinaki typu WO, co uniemożliwia ich użycie w ręcznych przebijarkach mechanicznych.
• Jaką maksymalną grubość blachy można ciąć tym wycinakiem? Zgodnie z danymi producenta wycinak jest przeznaczony do blach nierdzewnych o grubości do 1,5 mm. Próba cięcia grubszych materiałów może uszkodzić zarówno stempel, jak i matrycę.
• Czy w zestawie znajduje się agregat hydrauliczny? Nie. W skład zestawu wchodzi wyłącznie stempel i matryca. Agregat hydrauliczny (AH 500, AH 550) oraz pompa nożna H 800 są to akcesoria zamawiane osobno.
