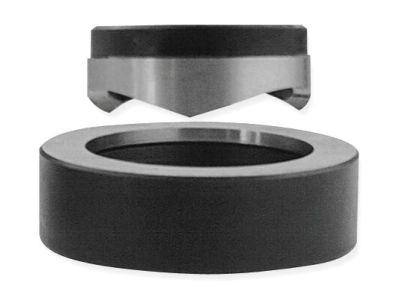

Wycinak okrągły WON 12,7 (stempel+matryca) | WON_12,7 Erko

Alternatywny kod produktu: WON_12,7

Opis i Kluczowe Cechy

Wycinak okrągły WON 12,7 (symbol WON_12,7) to narzędzie hydrauliczne przeznaczone do wykonywania otworów o średnicy 12,7 mm w blachach nierdzewnych o grubości do 1,5 mm. Dzięki zastosowaniu stempla i matrycy zapewnia czyste, pozbawione zadziorów krawędzie, co ma bezpośrednie przełożenie na estetykę i bezpieczeństwo instalacji elektrycznych. Kompatybilność z agregatami hydraulicznymi AH 500, AH 550 oraz pompą nożną H 800 gwarantuje stabilną siłę wycinania przy minimalnym wysiłku operatora. Narzędzie posiada specjalny gwint stempla, odrębny od serii WO – odpowiednie szpilki należy zamówić oddzielnie.

• Średnica otworu 12,7 mm: umożliwia montaż typowych przepustów kablowych, dławików i elementów aparatury modułowej w puszkach i szafach sterowniczych.
• Grubość blachy do 1,5 mm (stal nierdzewna): pozwala na obróbkę najczęściej stosowanych materiałów w rozdzielnicach elektrycznych bez ryzyka uszkodzenia narzędzia.
• Współpraca wyłącznie z napędem hydraulicznym (AH 500, AH 550, H 800): zapewnia stałą, kontrolowaną siłę cięcia, eliminującą ryzyko pęknięcia matrycy przy ręcznym docisku.
• Specjalny gwint stempla (inny niż w wycinakach WO): gwarantuje prawidłowe mocowanie tylko w przeznaczonych do tego szpilkach – należy je dokupić oddzielnie, co zabezpiecza przed przypadkowym użyciem niekompatybilnych elementów.
• Wycinka czysta bez zadziorów: redukuje konieczność dodatkowego opracowania krawędzi, skracając czas instalacji i podnosząc bezpieczeństwo użytkowania aparatury.

Zgodność z Normami

Wycinak WON 12,7 spełnia wymogi ogólnych norm bezpieczeństwa dla narzędzi hydraulicznych i jest oznaczony znakiem CE. Produkt został zaprojektowany zgodnie z europejskimi standardami jakości, a jego stosowanie w zalecanych warunkach pracy gwarantuje niezawodność i trwałość.

Zastosowanie

Wycinak okrągły WON 12,7 znajduje zastosowanie wszędzie tam, gdzie konieczne jest precyzyjne wykonanie otworów w szafach sterowniczych, rozdzielnicach elektrycznych oraz obudowach aparatury. Dzięki swojej konstrukcji idealnie sprawdza się w pracach instalacyjnych i serwisowych wykonywanych przez elektryków.

• Wiercenie otworów pod dławnice kablowe i przepusty w drzwiach szaf rozdzielczych.
• Przygotowanie miejsc montażowych dla przycisków sterowniczych, przełączników i sygnalizatorów w tablicach rozdzielczych.
• Wykonywanie otworów w puszkach metalowych podczas rozbudowy instalacji elektrycznej w obiektach przemysłowych.
• Wycinanie otworów w blachach nierdzewnych w strefach o podwyższonej higienie (AGD, gastronomia) tam gdzie wymagana jest instalacja osprzętu elektrycznego.

Wskazówki Montażowe

Wycinak WON 12,7 jest narzędziem hydraulicznym – wszelkie prace związane z jego podłączaniem i obsługą powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem wycinania bezwzględnie odłącz agregat hydrauliczny od źródła zasilania oraz upewnij się, że blacha jest stabilnie zamocowana. Stosuj wyłącznie szpilki przeznaczone do wycinaków WON (gwint specjalny) – użycie nieoryginalnych lub szpilek z serii WO grozi uszkodzeniem narzędzia. Moment dokręcania stempla oraz matrycy powinien być zgodny z zaleceniami producenta podanymi w dokumentacji technicznej. Przekrój przewodów zasilających agregat dobierz do mocy pompy – postępuj zgodnie z instrukcją obsługi urządzenia napędowego.

FAQ

• Czy wycinak WON 12,7 mogę zamontować w standardowej prasie mechanicznej? Nie. Wycinaki WON współpracują wyłącznie z narzędziami hydraulicznymi (agregaty AH 500, AH 550, pompa H 800). Posiadają specjalny gwint stempla, który nie jest kompatybilny z prasami ręcznymi ani innymi wycinakami serii WO.
• Jaką średnicę otworu wykonuje WON 12,7? Średnica 12,7 mm jest wprost podana w oznaczeniu modelu (WON 12,7). Umożliwia to montaż typowych dławików kablowych o tej średnicy oraz innych elementów instalacyjnych.
• Czy w zestawie znajdują się szpilki lub adapter do agregatu? Nie. W skład zestawu wchodzi stempel i matryca. Szpilki (z gwintem dedykowanym dla WON) należy zamówić oddzielnie. Dokonując zakupu, zwróć uwagę na oznaczenie – wycinaki WO i WON nie są kompatybilne pod względem gwintu.
