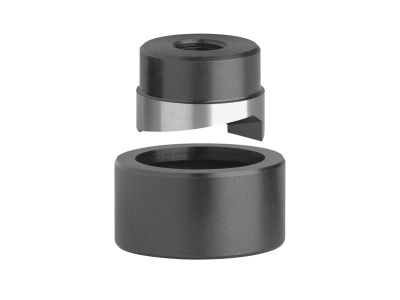

Wycinak okrągły WO 60,5 (stempel+matryca) | WO_60,5 Erko

Alternatywny kod produktu: WO_60,5

Opis i Kluczowe Cechy

Wycinak okrągły WO 60,5 (symbol WO_60,5) to stempel z matrycą przeznaczony do wykonywania otworów okrągłych w blachach rozdzielnic, pulpitów sterowniczych oraz innych elementów obudów. Służy do montażu lampek sygnalizacyjnych, dławic kablowych, przycisków i innych elementów aparatury modułowej. Wykonany ze stali o podwyższonej wytrzymałości, umożliwia przebijanie blach o grubości do 2 mm. Narzędzie dostępne w wersji bezzębnej (do napędu ręcznego lub hydraulicznego) oraz z zębem (wyłącznie napęd hydrauliczny).

• Maksymalna grubość blachy 2 mm: Pozwala na wykonywanie otworów w typowych obudowach metalowych bez ryzyka uszkodzenia narzędzia.
• Wykonanie ze stali o podwyższonej wytrzymałości: Zapewnia długą żywotność i odporność na odkształcenia podczas pracy przy dużych obciążeniach.
• Wersja bez zęba: Przeznaczona do napędów ręcznych (np. klucz dynamometryczny) oraz hydraulicznych – uniwersalność zastosowania.
• Wersja z zębem: Wyłącznie do napędu hydraulicznego – dedykowana do serii otworów lub większych sił.
• Śruba i szpilka dokupowane osobno: Umożliwiają dopasowanie osprzętu do posiadanego napędu lub wymianę zużytych elementów.

Zgodność z Normami

Produkt spełnia ogólne wymagania bezpieczeństwa dla narzędzi ręcznych i hydraulicznych zgodnie z dyrektywami europejskimi. Posiada oznaczenie CE. Szczegółowe normy nie zostały podane w karcie katalogowej.

Zastosowanie

Wycinak okrągły WO 60,5 stosowany jest w procesie montażu aparatury elektrycznej oraz systemów automatyki przemysłowej. Umożliwia szybkie i precyzyjne przygotowanie otworów pod elementy instalacyjne.

• Wykonywanie otworów w blachach rozdzielnic niskiego napięcia pod lampki sygnalizacyjne, przyciski sterownicze i przełączniki.
• Przygotowanie pulpitu sterowniczego do montażu dławic kablowych, przycisków awaryjnych i innych elementów o średnicy 60,5 mm.
• Wiercenie otworów w obudowach szaf sterowniczych w celu instalacji styczników, przekaźników lub wyłączników modułowych (w połączeniu z odpowiednimi przepustami).
• Użycie w serwisie i modernizacji istniejących instalacji – możliwość wykonywania otworów na miejscu bez demontażu całej rozdzielnicy.

Wskazówki Montażowe

Prace z użyciem wycinaka należy wykonywać przez przeszkolony personel z odpowiednimi uprawnieniami (np. elektryczne SEP przy pracach w rozdzielnicach). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obrębie rozdzielnicy. Stosować napęd ręczny lub hydrauliczny zgodnie z instrukcją producenta. Przekrój przewodów i obciążenie mechaniczne nie mają zastosowania – zaleca się jednak prowadzenie otworu prostopadle do powierzchni blachy. Śrubę i szpilkę (brak w zestawie) należy dobrać odpowiednio do wymaganego skoku i siły.

FAQ

• Jaką maksymalną grubość blachy można przebić wycinakiem WO 60,5? Maksymalna grubość blachy wynosi 2 mm. Przy grubszym materiale istnieje ryzyko uszkodzenia narzędzia lub uzyskania niepełnego otworu.
• Czy wycinak może być używany z napędem ręcznym? Wersja bezzębna może być stosowana z napędem ręcznym (np. klucz dynamometryczny) oraz hydraulicznym. Wersja z zębem wymaga napędu hydraulicznego.
• Czy śruba i szpilka są dołączone do zestawu? Nie, śruba i szpilka są zamawiane osobno. W skład zestawu wchodzi wyłącznie stempel i matryca.
