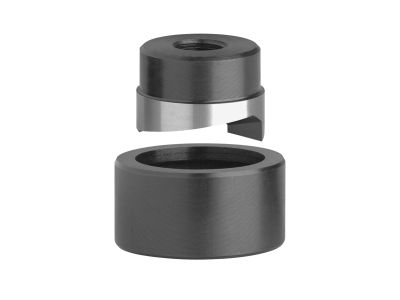

Wycinak okrągły WO 40,5 (stempel+matryca) | WO_40,5 Erko

Alternatywny kod produktu: WO_40,5

Opis i Kluczowe Cechy

Wycinak okrągły WO 40,5 (symbol WO_40,5) to kompletny zestaw stempla i matrycy przeznaczony do wykonywania precyzyjnych otworów okrągłych w blachach rozdzielnic, pulpitów sterowniczych oraz obudowach elektrycznych. Wykonany ze stali o podwyższonej wytrzymałości, umożliwia przebijanie blach o grubości do 2 mm, co przekłada się na trwałość narzędzia i powtarzalność otworów przy montażu lampek sygnalizacyjnych, dławic kablowych i przycisków sterowniczych.

• Średnica otworu 40,5 mm: uniwersalny wymiar pasujący do standardowych opraw lampek sygnalizacyjnych, dławic i przycisków – oszczędność czasu przy projektowaniu i montażu.
• Maksymalna grubość blachy 2 mm: możliwość wykonywania otworów w typowych blachach stalowych i nierdzewnych stosowanych w rozdzielnicach – wysoka wydajność bez ryzyka odkształceń.
• Stal o podwyższonej wytrzymałości: zwiększona odporność na ścieranie i wielokrotne użycie – długa żywotność narzędzia.
• Wersja bez zębów: przystosowana do napędu ręcznego (śruba) lub hydraulicznego – elastyczność wyboru źródła siły w zależności od skali prac.
• Zestaw stempel + matryca: gotowy do pracy po dokupieniu śruby i szpilki z gniazdem sześciokątnym – minimalizacja nakładu inwestycyjnego.

Zgodność z Normami

Narzędzie przeznaczone jest do profesjonalnych prac instalacyjno-montażowych. Produkt spełnia wymogi ogólnych norm bezpieczeństwa dla narzędzi ręcznych i hydraulicznych stosowanych w elektroinstalacjach, posiada oznaczenie CE. Wykonanie ze stali o podwyższonej wytrzymałości gwarantuje powtarzalność wymiarów otworów zgodną z tolerancjami przyjętymi w branży elektrotechnicznej.

Zastosowanie

Wycinak okrągły WO 40,5 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest szybkie i czyste wykonanie otworu w płycie przedniej rozdzielnicy lub pulpitu sterowniczego. Przeznaczony głównie do montażu:

• Lampek sygnalizacyjnych i opraw diodowych – idealnie dopasowany otwór bez zadziorów.
• Dławic kablowych oraz przepustów – precyzyjne cięcie ułatwia uszczelnienie.
• Przycisków i przełączników modułowych montowanych na płycie – szybki montaż bez szlifowania krawędzi.
• Elementów automatyki w pulpitach sterowniczych i tablicach rozdzielczych.

Wskazówki Montażowe

Prace z wycinakiem mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje i przeszkolone w zakresie obsługi narzędzi ręcznych/hydraulicznych. Przed rozpoczęciem należy bezwzględnie odłączyć napięcie w obszarze montażu. Wycinak mocuje się na płycie za pomocą śruby i szpilki (elementy zamawiane oddzielnie). Dla wersji bezzębnej dopuszczalny jest napęd ręczny lub hydrauliczny – w przypadku stosowania napędu hydraulicznego należy postępować zgodnie z instrukcją producenta siłownika. Maksymalna grubość blachy nie może przekraczać 2 mm. Po wykonaniu otworu sprawdzić brak ostrych krawędzi i oczyścić powierzchnię.

FAQ

• Jaka jest średnica wykonywanego otworu? Średnica otworu wynosi 40,5 mm – wymiar ten odpowiada standardowym otworom pod lampki sygnalizacyjne, dławice i przyciski o średnicy 40,5 mm.
• Czy w zestawie znajduje się śruba i szpilka? Nie, śruba oraz szpilka z gniazdem sześciokątnym są zamawiane dodatkowo. W zestawie znajduje się stempel oraz matryca.
• Do jakiej grubości blachy można stosować ten wycinak? Maksymalna grubość blachy wynosi 2 mm. Przy grubszych materiałach istnieje ryzyko uszkodzenia narzędzia lub nieczystego cięcia.
