Wycinak okrągły WO 22,5 (stempel+matryca) | WO_22,5 Erko

Opis i Kluczowe Cechy

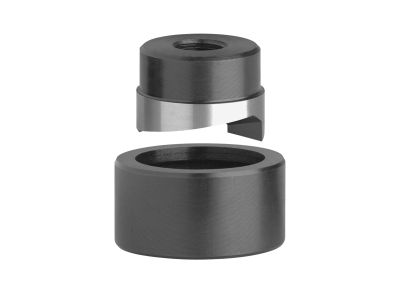

Wycinak okrągły WO 22,5 marki ERKO to profesjonalne narzędzie warsztatowe składające się z precyzyjnie dopasowanego stempla oraz matrycy. Został zaprojektowany z myślą o seryjnym i jednostkowym wykonywaniu otworów w blachach stalowych o maksymalnej grubości do 2 mm. Kluczowym atutem produktu jest zastosowanie stali o podwyższonej wytrzymałości, co gwarantuje długą żywotność krawędzi tnących oraz odporność na odkształcenia mechaniczne podczas pracy pod dużym obciążeniem. Średnica 22,5 mm jest standardem w branży elektro-technicznej, idealnie dopasowanym do montażu aparatury sterowniczej i sygnalizacyjnej.

• Wysoka precyzja: Gwarantuje czyste krawędzie otworu bez konieczności dodatkowej obróbki pilnikiem.
• Wytrzymałość materiałowa: Specjalistyczna stal narzędziowa zapewnia odporność na pękanie.
• Uniwersalność napędu: Konstrukcja bez zębów umożliwia współpracę zarówno z napędami ręcznymi (śruba), jak i hydraulicznymi (szpilka).
• Kompatybilność: Optymalny do pracy z blachami rozdzielnic i pulpitów sterowniczych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi producenta ERKO, co zapewnia powtarzalność wymiarową każdego wykonanego otworu. Narzędzie wspiera procesy montażowe zgodne z normami dotyczącymi prefabrykacji rozdzielnic niskiego napięcia, gdzie wymagana jest precyzja osadzenia elementów sterowniczych w celu zachowania odpowiedniego stopnia ochrony IP obudowy.

Zastosowanie

Wycinak WO 22,5 znajduje szerokie zastosowanie w codziennej pracy elektroinstalatorów oraz prefabrykatorów szaf sterowniczych. Jest niezastąpiony przy:

• Wycinaniu otworów pod standardowe lampki sygnalizacyjne o średnicy montażowej 22,5 mm.
• Montażu przycisków sterowniczych, przełączników oraz kaset sterowniczych.
• Przygotowywaniu przepustów pod dławice kablowe w obudowach metalowych.
• Pracach modernizacyjnych w pulpitach operatorskich i szafach rozdzielczych.

Wskazówki Montażowe

Aby zapewnić optymalną pracę narzędzia i uniknąć jego przedwczesnego zużycia, należy przestrzegać poniższych zaleceń:

• Przygotowanie otworu wstępnego: Przed użyciem wycinaka należy wywiercić otwór prowadzący o średnicy odpowiadającej użytej śrubie lub szpilce pociągowej.
• Smarowanie: Zaleca się regularne smarowanie gwintu śruby oraz krawędzi tnących matrycy, co znacząco redukuje tarcie i ułatwia proces wycinania.
• Dobór napędu: Model WO 22,5 w wersji bez zębów może być używany z kluczem płaskim (napęd ręczny) lub głowicą hydrauliczną. Pamiętaj, że śruba i szpilka nie wchodzą w skład zestawu i muszą być zamówione oddzielnie.
• Grubość materiału: Nie należy przekraczać maksymalnej grubości blachy wynoszącej 2 mm, aby nie uszkodzić struktury stempla.

FAQ

1. Czy zestaw zawiera śrubę pociągową?
Nie, zestaw obejmuje wyłącznie stempel i matrycę. Śrubę do napędu ręcznego lub szpilkę do napędu hydraulicznego należy dokupić osobno, dopasowując ją do posiadanego systemu narzędziowego.

2. Czy wycinak nadaje się do stali nierdzewnej?
Prezentowany model WO 22,5 przeznaczony jest głównie do standardowych blach stalowych o grubości do 2 mm. W przypadku stali nierdzewnej (V2A/V4A) zaleca się stosowanie wycinaków dedykowanych do twardych materiałów o wzmocnionej konstrukcji.

3. Jaką średnicę otworu uzyskam po wycięciu?
Narzędzie pozwala na uzyskanie precyzyjnego otworu o średnicy 22,5 mm, co odpowiada standardowym wymiarom montażowym większości producentów aparatury pulpitowej.
