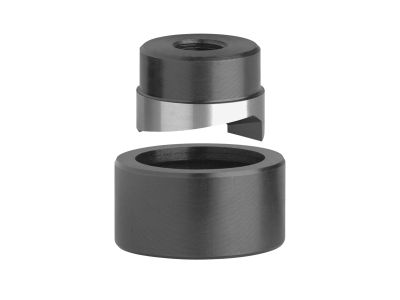

Wycinak okrągły WO 20,5 (stempel+matryca) | WO_20,5 Erko

Alternatywny kod produktu: WO_20,5

Opis i Kluczowe Cechy

Wycinak okrągły WO 20,5 (symbol: WO_20,5) to precyzyjne narzędzie do wykonywania otworów o średnicy 20,5 mm w blachach rozdzielnic, pulpitów sterowniczych i obudów. Wykonany ze stali o podwyższonej wytrzymałości, umożliwia czysty i powtarzalny wycinanie otworów w materiale o grubości do 2 mm. Stosowany z napędem ręcznym lub hydraulicznym – wybór zależy od wersji (bezzębna / z zębem). Produkt wymaga osobnego zamówienia śruby i szpilki montażowej.

• Średnica otworu 20,5 mm: dopasowany do standardowych lampek sygnalizacyjnych, przycisków, dławic i innych elementów aparatury modułowej.
• Maksymalna grubość blachy 2 mm: odpowiedni do typowych obudów rozdzielnic i pulpitów – gwarantuje stabilne cięcie bez odkształceń.
• Stal o podwyższonej wytrzymałości: zwiększa trwałość narzędzia i odporność na ścieranie przy wielokrotnym użytkowaniu.
• Wersja bezzębna – napęd ręczny lub hydrauliczny: elastyczność montażu na budowie – możliwość użycia standardowego klucza lub prasy hydraulicznej.
• Wersja z zębem – wyłącznie napęd hydrauliczny: przeznaczona do większych sił i serii otworów, zapewnia równą krawędź bez zadziorów.

Zgodność z Normami

Wycinak WO 20,5 jest produkowany zgodnie z ogólnymi wymaganiami dla narzędzi ręcznych i hydraulicznych stosowanych w elektroinstalacjach. Posiada certyfikat CE, co potwierdza spełnienie norm europejskich w zakresie bezpieczeństwa użytkowania. Wykonany z materiałów o potwierdzonej jakości – zgodność z wymaganiami DIN dot. wytrzymałości mechanicznej.

Zastosowanie

Wycinak okrągły WO 20,5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykonanie precyzyjnego otworu w blasze rozdzielnicy lub pulpitu sterowniczego pod elementy aparatury.

• Montaż lampek sygnalizacyjnych, przycisków sterowniczych oraz przełączników w rozdzielnicach modułowych.
• Wykonywanie otworów pod dławice kablowe, przepusty i tuleje w obudowach metalowych.
• Instalacja gniazd w pulpitach operatorskich i szafach sterowniczych w automatyce budynkowej.
• Prace serwisowe i modernizacyjne – szybkie wykonywanie nowych otworów bez wiercenia i konieczności wykańczania krawędzi.

Wskazówki Montażowe

Montaż oraz obsługa wycinaka powinny być przeprowadzane przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w rozdzielnicy przed rozpoczęciem prac. Narzędzie mocuje się za pomocą śruby i szpilki (zamawianych oddzielnie) do napędu – ręcznego lub hydraulicznego. Przed użyciem należy sprawdzić, czy grubość blachy nie przekracza 2 mm. W przypadku wersji z zębem stosować wyłącznie napęd hydrauliczny. Nie przekraczać maksymalnego momentu obrotowego określonego przez producenta napędu. Po wycięciu otworu skontrolować równość krawędzi i usunąć ewentualne zadziory.

FAQ

• Czy wycinak jest kompletny – zawiera śrubę i szpilkę montażową? Nie. Śruba oraz szpilka są zamawiane osobno – produkt obejmuje stempel i matrycę. Należy je dobrać do posiadanego napędu.
• Jaką maksymalną grubość blachy mogę wyciąć tym narzędziem? Maksymalna grubość blachy wynosi 2 mm. Przekroczenie tej wartości może uszkodzić narzędzie i spowodować niebezpieczne odkształcenia.
• Czy mogę używać wycinaka z napędem ręcznym, czy potrzebuję hydraulicznego? To zależy od wersji wycinaka. Wersja bezzębna (jak WO 20,5) może być napędzana ręcznie (kluczem) lub hydraulicznie. Wersje z zębem wymagają wyłącznie napędu hydraulicznego. Na opakowaniu znajdziesz oznaczenie wersji.
