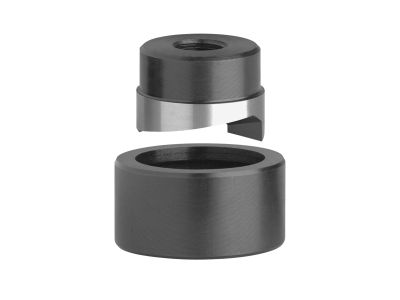

Wycinak okrągły WO 16,5 (stempel+matryca) | WO_16,5 Erko

Alternatywny kod produktu: WO_16,5

Opis i Kluczowe Cechy

Wycinak okrągły WO_16,5 (stempel + matryca) to precyzyjne narzędzie do wykonywania otworów okrągłych w blachach rozdzielnic, pulpitach sterowniczych oraz obudowach. Średnica otworu 16,5 mm pozwala na montaż lampek sygnalizacyjnych, dławic kablowych i przycisków. Narzędzie wykonane ze stali o podwyższonej wytrzymałości gwarantuje trwałość przy maksymalnej grubości blachy do 2 mm. Wersja bez zębów przeznaczona jest do napędu ręcznego lub hydraulicznego – wybór napędu zależy od grubości i rodzaju materiału.

• Średnica otworu 16,5 mm: precyzyjny otwór pod standardowe elementy aparatury (lampki, dławice, przyciski) bez konieczności dodatkowej obróbki.
• Grubość blachy do 2 mm: skuteczne wycinanie w typowych blachach rozdzielnic i obudów elektrycznych bez ryzyka uszkodzenia narzędzia.
• Stal o podwyższonej wytrzymałości: odporność na wielokrotne użytkowanie i zachowanie ostrości krawędzi tnących.
• Wersja bez zębów (gładka): stosowana z napędem ręcznym lub hydraulicznym – większa kontrola nad procesem cięcia przy małych przekrojach.
• Uwaga: śruba i szpilka zamawiane osobno: elastyczność konfiguracji zestawu w zależności od posiadanego napędu.

Zgodność z Normami

Wycinak WO_16,5 został zaprojektowany zgodnie z ogólnymi standardami jakości dla narzędzi ręcznych i hydraulicznych stosowanych w elektroinstalacjach. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami UE. Dla konkretnych zastosowań w rozdzielnicach zalecane jest przestrzeganie norm dotyczących wykonania otworów (np. DIN 43655) – narzędzie jest do nich dostosowane konstrukcyjnie.

Zastosowanie

Wycinak okrągły WO_16,5 dedykowany jest do wykonywania otworów w blachach stalowych o grubości do 2 mm, stosowanych w budowie rozdzielnic i szaf sterowniczych. Idealnie sprawdza się podczas montażu:

• Otwory pod lampki sygnalizacyjne i przyciski sterownicze w pulpita operatora.
• Przepusty dla dławic kablowych i dławików w obudowach elektrycznych.
• Montaż gniazd i przełączników w panelach rozdzielczych.
• Prace serwisowe i modernizacyjne w istniejących rozdzielnicach – szybkie i czyste wycinanie otworów.

Wskazówki Montażowe

Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej strefie roboczej. Montaż i obsługa wycinaka mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP – znajomość zasad bezpieczeństwa przy pracach elektrycznych jest wymagana. Używaj narzędzia wyłącznie z napędem przewidzianym przez producenta: do wersji bez zębów – napęd ręczny lub hydrauliczny. Przekrój blachy nie może przekraczać 2 mm. Przed użyciem upewnij się, że śruba i szpilka (zamawiane osobno) są prawidłowo dobrane do posiadanego napędu. Po wycięciu otworu należy usunąć zadziory i sprawdzić zgodność wymiarów.

FAQ

• Czy wycinak nadaje się do blachy nierdzewnej? Producent zaleca stosowanie wyłącznie do blach stalowych o grubości do 2 mm. Do blach nierdzewnych o podobnej grubości może być wymagany inny rodzaj wycinaka lub napędu hydraulicznego – zalecamy sprawdzenie w karcie technicznej.
• Jaki napęd jest potrzebny do wycinaka bez zębów? Wersja bez zębów (gładka) pracuje z napędem ręcznym (np. klucz dynamometryczny) lub hydraulicznym (pompa ręczna/nóżkowa). Napęd hydrauliczny polecany jest przy większych średnicach lub twardszych materiałach.
• Czy śruba i szpilka są w komplecie? Nie – śruba i szpilka są zamawiane osobno. Należy je dobrać zgodnie z typem napędu (gwint i rozmiar). Szczegóły znajdziesz w ofercie akcesoriów.
