Wycinak okrągły WO 16,2 (stempel+matryca) | WO_16,2 Erko

Opis i Kluczowe Cechy

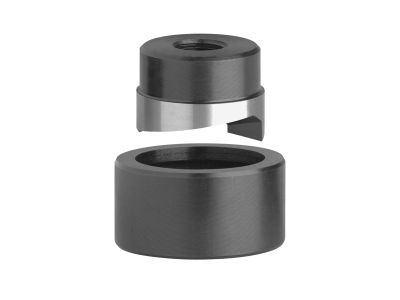

Wycinak okrągły WO 16,2 (stempel + matryca) to precyzyjne narzędzie przeznaczone do wykonywania otworów okrągłych w blachach o grubości do 2 mm, stosowanych w rozdzielnicach, pulpitach sterowniczych oraz szafach elektrycznych. Wykonany ze stali o podwyższonej wytrzymałości mechanicznej, zapewnia trwałość i powtarzalność cięcia przy montażu lampek sygnalizacyjnych, dławic kablowych oraz przycisków. Średnica wycinanego otworu wynosi 16,2 mm. Narzędzie może być używane z napędem ręcznym (klucz) lub hydraulicznym – w wariancie bez zębów. Uwaga: śruba i szpilka mocujące zamawiane są osobno.

• Średnica otworu 16,2 mm: uniwersalny wymiar pasujący do standardowych lampek, przycisków i dławic – oszczędność czasu przy montażu aparatury.
• Stal o podwyższonej wytrzymałości: narzędzie odporne na odkształcenia i zużycie, co gwarantuje wielokrotne, precyzyjne cięcie bez utraty ostrości.
• Maksymalna grubość blachy 2 mm: przeznaczony do typowych blach stalowych oraz nierdzewnych używanych w obudowach elektrycznych – nie wymaga stosowania dodatkowych wzmocnień.
• Wersja bez zębów: idealna do napędu ręcznego lub hydraulicznego – elastyczność w zależności od dostępnego wyposażenia warsztatowego.
• Zestaw stempel + matryca: kompletne narzędzie gotowe do użycia po dokupieniu śruby i szpilki – minimalizuje liczbę osobnych elementów w magazynie.

Zgodność z Normami

Wycinak WO 16,2 został zaprojektowany zgodnie z ogólnymi wymaganiami dla narzędzi ręcznych i hydraulicznych stosowanych w elektroinstalacjach. Produkt posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności. Ze względu na specyfikę narzędzia, nie jest wymagane powoływanie się na szczegółowe normy wyrobów elektrycznych – bezpieczeństwo użytkowania zapewnia właściwy dobór napędu oraz przestrzeganie zaleceń producenta.

Zastosowanie

Wycinak okrągły WO 16,2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i czyste wykonanie otworu montażowego w blasze o grubości do 2 mm. Sprawdza się zarówno w produkcji jednostkowej, jak i seryjnej.

• Wykonywanie otworów pod lampki sygnalizacyjne i kontrolki w rozdzielnicach elektrycznych.
• Montaż dławic kablowych w szafach sterowniczych i pulpitach operatorskich.
• Przygotowanie przepustów dla przycisków sterowniczych (np. serii SVN, M22) w blachach o grubości do 2 mm.
• Prace serwisowe i modernizacyjne w istniejących rozdzielnicach – szybkie dorabianie otworów bez demontażu całej konstrukcji.

Wskazówki Montażowe

Wycinak WO 16,2 jest narzędziem, a nie elementem instalacji elektrycznej – jego montaż sprowadza się do poprawnego zamocowania w napędzie. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie w obszarze wykonywanej operacji (jeśli wiercenie odbywa się w rozdzielnicy pod napięciem, wymagana jest kwalifikacja SEP). Używać wyłącznie napędów ręcznych lub hydraulicznych zgodnych ze średnicą trzpienia wycinaka. Śrubę i szpilkę mocującą (nie dołączone do zestawu) należy dokupić wg wytycznych producenta. Po każdym użyciu sprawdzić stan krawędzi tnących – stępione narzędzie wymaga wymiany. Prace mogą wykonywać wyłącznie osoby posiadające odpowiednie kwalifikacje (elektryczne – SEP, mechaniczne – obsługa narzędzi ręcznych).

FAQ

• Czy wycinak WO 16,2 nadaje się do blachy nierdzewnej? Tak, pod warunkiem że grubość blachy nie przekracza 2 mm, a narzędzie używane jest z odpowiednim napędem (zalecany hydrauliczny przy twardszych materiałach).
• Czy w zestawie znajduje się śruba i szpilka? Nie – śruba i szpilka mocujące zamawiane są oddzielnie. Należy je dobrać do planowanego napędu (ręczny lub hydrauliczny).
• Jaka jest maksymalna twardość blachy, którą można ciąć? Wycinak wykonano ze stali o podwyższonej wytrzymałości, ale nie podano twardości materiału. Dla typowych blach konstrukcyjnych (np. DC01) o grubości do 2 mm wycinak jest w pełni wystarczający. W przypadku blach utwardzanych zalecamy próbę na niewielkim fragmencie.
