Wtyk śrubowy HDC HE 6 MS męski | 1200000000 Weidmuller

Opis i Kluczowe Cechy

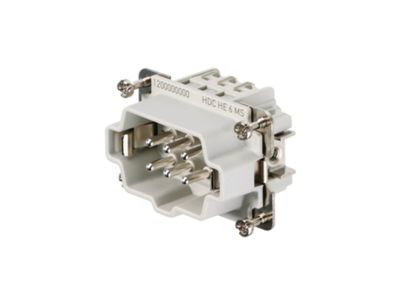

Wtyk śrubowy HDC HE 6 MS męski (symbol 1200000000) to 6-biegunowe złącze przemysłowe przeznaczone do pracy w wymagających instalacjach elektrycznych. Dzięki prądowi znamionowemu 24 A i napięciu 500 V (600 V AC/DC wg UL/CSA) zapewnia bezpieczne przesyłanie energii w obwodach o znacznym obciążeniu. Zastosowanie sprężyny zabezpieczającej drut we wszystkich wielkościach z wyjątkiem 1 gwarantuje stabilny i odporny na wibracje kontakt śrubowy.

• Liczba biegunów: 6: umożliwia podłączenie do sześciu niezależnych obwodów lub wykonanie złożonych konfiguracji (np. zasilanie 3-fazowe + neutralny + ochrona).
• Prąd znamionowy: 24 A: wysoka zdolność przewodzenia prądu bez ryzyka przegrzania styków – idealny do zasilania odbiorników o znacznym poborze mocy.
• Napięcie znamionowe: 500 V (600 V UL/CSA): wysoki poziom izolacji zapewniający bezpieczeństwo pracy w przemysłowych sieciach niskiego napięcia.
• Konstrukcja śrubowa ze sprężyną zabezpieczającą drut: elementy śrubowe (z wyjątkiem wielkości 1) wyposażono w sprężynę, która zapobiega samoczynnemu luzowaniu się połączenia – kluczowa cecha w instalacjach narażonych na drgania.
• Wtyk męski (standard HE): kompatybilny z gniazdami serii HDC HE, umożliwia szybkie i pewne łączenie modułów w szafach sterowniczych.

Zgodność z Normami

Złącze HDC HE 6 MS jest zaprojektowane i wykonane zgodnie z wymaganiami norm europejskich oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dodatkowo spełnia wymagania UL/CSA, co umożliwia stosowanie w instalacjach na rynku amerykańskim (napięcie 600 V AC/DC).

Zastosowanie

Wtyk śrubowy HDC HE 6 MS znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i bezpieczne łączenie przewodów w przemyśle – od maszyn produkcyjnych po centrale automatyki budynkowej.

• Szafy sterownicze i rozdzielnice – dystrybucja zasilania do urządzeń wykonawczych (styczniki, przekaźniki, napędy).
• Linie produkcyjne i maszyny – szybkie łączenie czujników, siłowników i modułów I/O.
• Instalacje oświetlenia przemysłowego – doprowadzenie zasilania do opraw w halach i magazynach.
• Systemy automatyki budynkowej – przyłączanie sterowników, zaworów i elementów wykonawczych w instalacjach HVAC.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu. Wtyk montowany jest na szynie TH35 (DIN) za pomocą odpowiedniego adaptera lub bezpośrednio w obudowie. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przewody powinny być odizolowane na odpowiednią długość i starannie zaciśnięte.

FAQ

• Czy wtyk jest wyposażony w podświetlenie LED? Nie, model HDC HE 6 MS nie posiada wbudowanego podświetlenia. Jest to standardowe złącze śrubowe bez elementów optycznych.
• Jaki stopień ochrony IP ma ten wtyk? W danych katalogowych nie podano stopnia ochrony IP. Osiągana szczelność zależy od zastosowanej obudowy i uszczelnień – wtyk sam w sobie nie gwarantuje konkretnego IP.
• Czy można go stosować w obwodach 3-fazowych z przewodem neutralnym? Tak, 6 biegunów pozwala na podłączenie trzech faz (L1, L2, L3), przewodu neutralnego (N) oraz dwóch dodatkowych torów (np. ochronny PE lub sygnał). Należy upewnić się, że obciążenie prądowe na poszczególnych biegunach nie przekracza 24 A.
