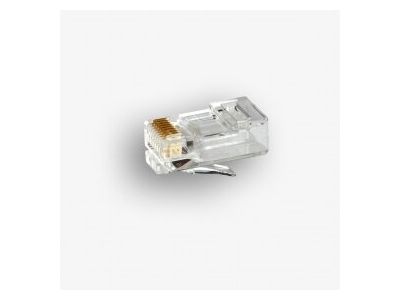

Wtyk RJ45 UTP kat. 6 przelotowy uniwersalny (8P8C) | EM/X-ML-6U-PT Emiternet

Opis i Kluczowe Cechy

Wtyk RJ45 UTP kategorii 6 marki Emiternet to zaawansowane rozwiązanie złączowe zaprojektowane z myślą o profesjonalnych instalacjach teleinformatycznych. Kluczową innowacją tego modelu jest konstrukcja przelotowa (Pass-Through), która umożliwia przeciągnięcie poszczególnych żył skrętki przez czoło wtyku. Takie rozwiązanie pozwala instalatorowi na precyzyjne zweryfikowanie kolejności ułożenia przewodów zgodnie ze standardem T568A lub T568B przed ostatecznym zaciśnięciem, co eliminuje błędy montażowe i zwiększa wydajność pracy. Złącze typu 8P8C zostało zoptymalizowane pod kątem transmisji danych w pasmie do 250 MHz, co jest charakterystyczne dla standardu Gigabit Ethernet.

• Konstrukcja przelotowa: Ułatwia pozycjonowanie żył i gwarantuje pewny styk.
• Uniwersalność: Przeznaczony do przewodów typu drut oraz linka, co zwiększa elastyczność zastosowań.
• Wysoka jakość styków: Zapewnia niską rezystancję połączenia i odporność na utlenianie.
• Kategoria 6: Pełne wsparcie dla szybkich sieci lokalnych LAN.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi systemów okablowania strukturalnego. Spełnia wymagania normy ISO/IEC 11801 oraz ANSI/TIA-568, co gwarantuje pełną kompatybilność z innymi komponentami kategorii 6. Dzięki zachowaniu odpowiednich parametrów transmisyjnych, wtyk minimalizuje zjawisko przesłuchów zbliżnych (NEXT) oraz zapewnia odpowiedni poziom tłumienia odbić, co jest kluczowe dla stabilności transmisji w nowoczesnych sieciach IP.

Zastosowanie

Wtyk RJ45 UTP kat. 6 Emiternet znajduje szerokie zastosowanie w budowie zakończeń kablowych w instalacjach domowych, biurowych oraz przemysłowych. Jest idealnym wyborem do:

• Budowy patchcordów o niestandardowych długościach bezpośrednio na obiekcie.
• Podłączania punktów dostępowych Wi-Fi, kamer monitoringu IP oraz systemów wideodomofonowych.
• Integracji urządzeń w szafach rackowych, gdzie liczy się niezawodność i szybkość krosowania.
• Systemów automatyki budynkowej opartych na protokole Ethernet.

Wskazówki Montażowe

Aby uzyskać najlepsze parametry transmisyjne, zaleca się stosowanie dedykowanych zaciskarek do wtyków przelotowych, które w jednym cyklu zaciskają piny i precyzyjnie odcinają nadmiar żył z przodu złącza. Podczas przygotowania kabla należy pamiętać, aby rozplot par był jak najkrótszy (nie większy niż 13 mm), co pozwala zachować integralność kategorii 6. Przed zaciśnięciem należy upewnić się, że izolacja zewnętrzna kabla wchodzi do wnętrza wtyku pod blokadę zaciskową, co zapewni odpowiednią wytrzymałość mechaniczną połączenia i ochronę przed wyrwaniem żył ze styków.

FAQ

• Czy ten wtyk wymaga specjalnej zaciskarki? Tak, dla pełnego wykorzystania technologii przelotowej zaleca się użycie zaciskarki z nożem odcinającym nadmiar żył. Można użyć standardowej zaciskarki, jednak wymaga to ręcznego docięcia przewodów przed włożeniem wtyku do gniazda narzędzia.
• Czy wtyk pasuje do kabli ekranowanych (FTP/STP)? Nie, jest to wtyk nieekranowany (UTP). Do kabli ekranowanych należy stosować wtyki w obudowie metalowej zapewniającej ciągłość ekranu.
• Czy złącze współpracuje z żyłami typu drut? Tak, uniwersalna konstrukcja noży tnących pozwala na skuteczne przebicie izolacji zarówno w przewodach typu drut, jak i linka.
