Wtyk RJ45 do Modbus 120Ohm | VW3A8306RC Schneider Electric

Opis i Kluczowe Cechy

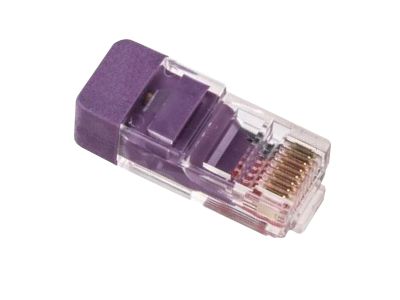

Wtyk RJ45 oznaczony symbolem VW3A8306RC to fabryczny terminator linii Modbus o impedancji 120 Ohm, przeznaczony do zakończenia magistrali komunikacyjnej w systemach z falownikami Altivar. Zestaw zawiera 2 sztuki, co umożliwia prawidłowe zakończenie obu końców szyny danych. Wtyk wyposażony w złącze RJ45 pozwala na szybkie i pewne podłączenie bez konieczności lutowania.

• Impedancja 120 Ohm: zapewnia dopasowanie impedancji charakterystycznej przewodu Modbus, eliminując odbicia sygnału i zakłócenia w transmisji danych.
• Złącze RJ45: standardowe, łatwe w montażu – wtyk pasuje do gniazd RJ45 w falownikach, sterownikach i innych urządzeniach z interfejsem Modbus RTU.
• Zestaw 2 sztuk: kompletna para terminatorów do zamknięcia magistrali na obu końcach, zgodnie z zasadami projektowania sieci Modbus.
• Dedykowany do gamy Altivar: precyzyjnie dopasowany do przemienników częstotliwości Schneider Electric, ale kompatybilny z każdym urządzeniem wymagającym terminatora 120 Ohm ze złączem RJ45.
• Akcesorium oryginalne: fabryczne, gwarantuje stabilność komunikacji i długą żywotność połączenia.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami dla akcesoriów komunikacyjnych w instalacjach przemysłowych. Posiada oznaczenie CE i spełnia standardy europejskie dotyczące kompatybilności elektromagnetycznej (EMC) w zakresie transmisji danych. Montowany zgodnie z wytycznymi producenta zapewnia niezawodną pracę sieci Modbus.

Zastosowanie

Terminator VW3A8306RC znajduje zastosowanie wszędzie tam, gdzie konieczne jest zakończenie magistrali Modbus RTU w celu zapewnienia poprawnej transmisji sygnału. Prawidłowe zamknięcie linii zapobiega błędom komunikacji i uszkodzeniom interfejsów.

• Zakończenie szyny danych w instalacjach z falownikami Altivar (serie ATV).
• Terminacja linii Modbus w szafach sterowniczych przy użyciu sterowników PLC, HMI czy paneli operatorskich.
• Sieci automatyki budynkowej i przemysłowej oparte na protokole Modbus RTU.
• Modernizacja i serwis istniejących instalacji – wymiana zużytych lub brakujących terminatorów.

Wskazówki Montażowe

Montaż i podłączenie wtyku może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną urządzenia. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie od całej magistrali. Wtyk RJ45 wpinamy w gniazdo oznaczone jako „Modbus” lub „RJ45” na falowniku lub sterowniku. Zaleca się stosowanie terminatora na obu końcach magistrali, zgodnie z zasadą „120 Ohm na początku i na końcu linii”. Przekrój przewodów i długość szyny danych należy dobrać zgodnie z wytycznymi dla sieci Modbus (maks. 1000 m, 32 węzły).

FAQ

• Do czego służy terminator Modbus 120 Ohm? Terminator dopasowuje impedancję na końcach magistrali, zapobiegając odbiciom sygnału i zakłóceniom. Jest niezbędny do poprawnej komunikacji w sieci Modbus RTU – bez niego transmisja może być niestabilna lub całkowicie nieskuteczna.
• Czy zestaw 2 sztuk wystarczy? Tak. Zgodnie z zaleceniami, terminator należy umieścić na obu końcach szyny danych. Jeden wtyk na początku, drugi na końcu – zestaw zawiera dokładnie dwie sztuki do tego celu.
• Czy wtyk pasuje do innych urządzeń niż Altivar? Wtyk ma standardowe złącze RJ45 i impedancję 120 Ohm, więc jest zgodny z każdym urządzeniem posiadającym interfejs Modbus RTU z gniazdem RJ45 – sterownikami PLC, przetwornikami, miernikami itp. Gwarantuje to uniwersalność zastosowania.
