Wtyczka z włacznikiem i kontrolką AWA-ŁK, transparentna | 51.22 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

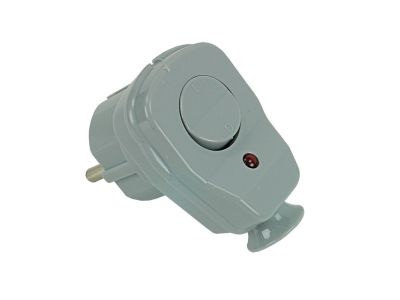

Wtyczka rozbieralna kątowa AWA-ŁK (symbol 51.22) z wbudowanym włącznikiem i diodową kontrolką załączania. Przeznaczona do odbiorników klasy I (2P+Z), o prądzie znamionowym 16 A i napięciu 250 V. Transparentna obudowa umożliwia wizualną kontrolę połączeń.

• Prąd znamionowy 16 A: zapewnia bezpieczną pracę z odbiornikami o znacznym poborze mocy w instalacjach domowych i przemysłowych.
• Napięcie 250 V: zgodność z typowymi sieciami jednofazowymi, pozwala na podłączenie urządzeń o napięciu roboczym do 250 V.
• Styki ochronne 2P+Z (klasa I): dedykowana do urządzeń wymagających uziemienia ochronnego, zwiększa bezpieczeństwo użytkowania.
• Wbudowany włącznik: umożliwia wygodne odłączanie zasilania bez konieczności wyjmowania wtyczki z gniazda.
• Diodowa kontrolka załączania: sygnalizuje obecność napięcia na wyjściu, ułatwia diagnostykę i zwiększa bezpieczeństwo.
• Transparentna obudowa: pozwala na wzrokową ocenę stanu połączeń i potencjalnych uszkodzeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Konkretne numery norm nie zostały podane przez producenta.

Zastosowanie

Wtyczka z włącznikiem i kontrolką AWA-ŁK znajduje zastosowanie wszędzie tam, gdzie wymagane jest lokalne sterowanie zasilaniem urządzeń klasy I.

• Sterowanie zasilaniem maszyn i urządzeń przemysłowych – wtyczka umożliwia szybkie odcięcie napięcia w przypadku awarii.
• Podłączanie odbiorników z metalową obudową (klasa I) wymagających uziemienia ochronnego.
• Zastosowanie w warsztatach, laboratoriach i na halach produkcyjnych – transparentna obudowa ułatwia kontrolę wizualną.
• Zasilanie urządzeń okresowo wyłączanych, np. sprężarek, wentylatorów, nagrzewnic – włącznik pozwala uniknąć cyklicznego wyjmowania wtyczki.

Wskazówki Montażowe

Montaż i podłączenie wtyczki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od przewodu. Przewody należy podłączyć zgodnie z oznaczeniami na obudowie: L (faza), N (neutralny), PE (uziemienie). Przekrój przewodów dobrać do prądu 16 A (min. 1,5 mm²). Po złożeniu wtyczki upewnić się, że obudowa jest dokładnie zamknięta i zabezpieczona przed przypadkowym otwarciem.

FAQ

• Czy kontrolka działa tylko przy załączonym włączniku? Tak, kontrolka świeci się, gdy włącznik jest w pozycji „załączony” i na wyjściu jest napięcie.
• Jakie jest napięcie i prąd kontrolki? Kontrolka jest dostosowana do napięcia 250 V AC, nie wymaga osobnego zasilania.
• Jaki jest stopień ochrony wtyczki? Producent nie podaje stopnia ochrony; zaleca się stosowanie w suchych pomieszczeniach wewnętrznych (standard IP20 dla wtyczek bez uszczelnień).
