Wtyczka z uchem 2P+Z uni-Schuko 16A 250V IP20, biała | 325-01 Viplast

Opis i Kluczowe Cechy

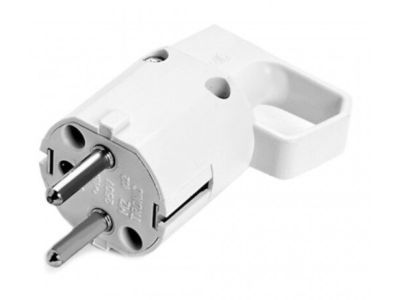

Wtyczka z uchem marki Viplast, model 325-01, to profesjonalne rozwiązanie osprzętowe zaprojektowane z myślą o maksymalnej ergonomii i bezpieczeństwie użytkowania w instalacjach jednofazowych. Produkt charakteryzuje się konstrukcją typu uni-Schuko, co oznacza pełną kompatybilność zarówno z gniazdami typu E (z bolcem uziemiającym), jak i typu F (z bocznymi stykami ochronnymi). Prąd znamionowy wynoszący 16A przy napięciu 250V AC pozwala na bezpieczne zasilanie odbiorników o dużej mocy, sięgającej nawet 3680W.

• Ergonomiczne ucho: Specjalnie wyprofilowany uchwyt pozwala na łatwe i bezpieczne wyciąganie wtyczki z gniazda, co jest kluczowe w miejscach o ograniczonej przestrzeni lub przy częstym przepinaniu urządzeń.
• Standard uni-Schuko: Uniwersalny system styków ochronnych gwarantuje poprawną polaryzację i ciągłość uziemienia w różnych standardach europejskich.
• Wytrzymała obudowa: Wykonana z wysokiej jakości tworzywa w kolorze białym, odpornego na zarysowania i uszkodzenia mechaniczne typowe dla prac instalacyjnych.
• Stopień ochrony IP20: Przeznaczona do pracy wewnątrz budynków, w suchych pomieszczeniach, zapewniając ochronę przed dostępem do części niebezpiecznych palcem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw niskonapięciowych LVD, co potwierdza deklaracja zgodności CE. Zastosowane materiały izolacyjne posiadają odpowiednią odporność termiczną, co minimalizuje ryzyko zapłonu w przypadku przeciążenia instalacji. Konstrukcja zacisków zapewnia trwałe połączenie elektryczne, zapobiegając nadmiernemu nagrzewaniu się punktów styku.

Zastosowanie

Wtyczka Viplast 325-01 znajduje szerokie zastosowanie zarówno w sektorze komercyjnym, jak i przemysłowym. Jest idealnym komponentem do:

• Budowy i naprawy przedłużaczy domowych oraz warsztatowych.
• Zakończenia przewodów zasilających w urządzeniach AGD i elektronarzędziach.
• Systemów zasilania w biurach, gdzie ergonomia i łatwość obsługi przez personel są priorytetem.
• Instalacji tymczasowych, gdzie wymagana jest częsta zmiana konfiguracji podłączeń.

Wskazówki Montażowe

Podczas montażu wtyczki należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się stosowanie giętkich przewodów typu linka (np. H05VV-F) o przekroju dostosowanym do obciążenia, najlepiej 1,5 mm² lub 2,5 mm². Po zdjęciu izolacji zewnętrznej, końcówki żył powinny zostać zabezpieczone tulejkami zaciskowymi, co zapobiega przecinaniu drucików przez śruby zaciskowe i gwarantuje najniższą rezystancję przejścia. Należy pamiętać o solidnym dokręceniu odciążki (dławika wewnętrznego), która zabezpiecza przewód przed wyrwaniem z zacisków prądowych. Montaż powinien być przeprowadzony przy całkowitym odłączeniu napięcia.

FAQ

• Czy wtyczka pasuje do gniazd z bolcem? Tak, dzięki konstrukcji uni-Schuko wtyczka posiada otwór na bolec uziemiający (standard polski) oraz boczne blaszki dla standardu niemieckiego.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski śrubowe są przystosowane do stabilnego montażu przewodów o przekroju do 2,5 mm², co odpowiada standardowym wymaganiom dla obciążenia 16A.
• Czy ucho można zdemontować? Ucho jest integralną częścią obudowy, zaprojektowaną w celu zwiększenia dźwigni podczas rozłączania, co znacząco redukuje ryzyko uszkodzenia gniazda ściennego.
