Wtyczka typ 2, UC 750 V AC, do 5SD7481-1 i 5SD7483-5 | 5SD7488-2 Siemens

Alternatywny kod produktu: 5SD74882

Opis i Kluczowe Cechy

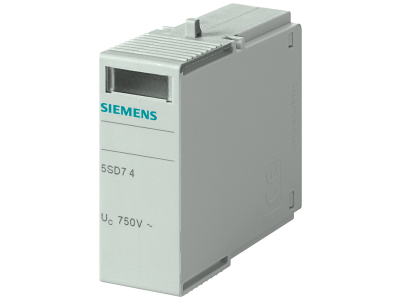

Wtyczka typ 2 Siemens SENTRON o symbolu 5SD7488-2 to wymienny element ochronników przeciwprzepięciowych, przeznaczony do pracy w instalacjach o napięciu ciągłym UC 750 V AC. Kompatybilna z modułami bazowymi 5SD7481-1 oraz 5SD7483-5, umożliwia szybką wymianę zużytego lub uszkodzonego warystora bez konieczności demontażu całej rozdzielnicy.

• Napięcie pracy ciągłej UC 750 V AC: Zapewnia skuteczną ochronę przeciwprzepięciową w sieciach o podwyższonym napięciu, zwiększając zakres zastosowań w instalacjach przemysłowych i komercyjnych.
• Dedykowana do modułów 5SD7481-1 / 5SD7483-5: Ułatwia serwisowanie i rozbudowę systemu SENTRON – wymiana wtyczki nie wymaga odłączania przewodów od podstawy.
• Typ 2 (SPD Type 2): Odpowiednia do ochrony przed przepięciami łączeniowymi i pośrednimi wyładowaniami atmosferycznymi w głównych rozdzielnicach odbiorczych.
• Część systemu SENTRON: Komponent sprawdzonej rodziny urządzeń ochrony przeciwprzepięciowej Siemens, zapewniający niezawodność i kompatybilność w ramach serii.
• Beznarzędziowe mocowanie w podstawie: Wtyczka jest wciskana i blokowana ręcznie, co przyspiesza wymianę i redukuje ryzyko błędów montażowych.

Zgodność z Normami

Wtyczka 5SD7488-2 została zaprojektowana zgodnie z europejskimi wymaganiami dla urządzeń ochrony przeciwprzepięciowej (SPD). Produkt posiada oznaczenie CE i spełnia standardy branżowe stosowane w serii SENTRON.

Zastosowanie

Wtyczka typ 2 stosowana jest jako wymienny element ochronników przeciwprzepięciowych w instalacjach niskiego napięcia, chroniąc wrażliwe odbiorniki przed przepięciami udarowymi.

• Ochrona głównych rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych przed przepięciami łączeniowymi i atmosferycznymi.
• Instalacje wymagające pracy w sieci o napięciu ciągłym do 750 V AC – np. w obiektach z wyższym napięciem międzyfazowym.
• Szybka wymiana uszkodzonego warystora w modułach bazowych 5SD7481-1 i 5SD7483-5 bez przerywania ciągłości przewodów.
• Rozbudowa istniejących systemów ochrony SENTRON o dodatkowe kanały ochronne.

Wskazówki Montażowe

Wtyczkę należy montować wyłącznie w dedykowanych modułach bazowych (5SD7481-1 lub 5SD7483-5) zamontowanych uprzednio na szynie TH35. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie od całego ochronnika. Montaż i serwis może wykonywać jedynie wykwalifikowany personel z uprawnieniami SEP. Zaciski w podstawie (jeśli występują) dokręcaj momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu obciążenia instalacji.

FAQ

• Czy wtyczka 5SD7488-2 jest wyposażona w podświetlenie LED? Nie, wtyczka nie zawiera elementów podświetlających. Sygnalizacja stanu ochrony (np. uszkodzenia warystora) realizowana jest przez moduł bazowy, który może posiadać wskaźnik optyczny lub styk zdalnej sygnalizacji.
• Jaki stopień ochrony IP ma wtyczka? Wtyczka jako element wymienny nie ma własnego stopnia ochrony. Po zainstalowaniu w module bazowym w rozdzielnicy ochronę zapewnia obudowa rozdzielnicy – typowo IP20 dla aparatury modułowej zgodnie z ogólnymi wymaganiami instalacyjnymi.
• Z jakimi modułami bazowymi współpracuje wtyczka? Wtyczka przeznaczona jest wyłącznie do modułów bazowych 5SD7481-1 oraz 5SD7483-5 z rodziny ochronników przepięciowych Siemens SENTRON. Nie jest kompatybilna z innymi podstawami.
