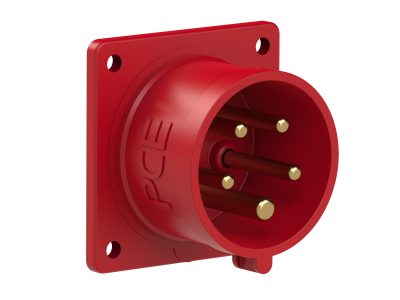

Wtyczka tablicowa prosta 16A 3P+Z+N 400V 50/60Hz 6h IP44 kołnierz 70x70 | 615-6 PCE

Opis i Kluczowe Cechy

Wtyczka tablicowa prosta marki PCE o numerze katalogowym 615-6 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 16A oraz konfiguracją styków 3P+Z+N (5-polową), co pozwala na bezpieczną pracę w trójfazowych systemach zasilania o napięciu znamionowym 400V i częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu ustalono na godzinę 6h, co jest standardem dla tego typu napięć.

• Stopień ochrony IP44: Zapewnia skuteczną barierę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku, co umożliwia montaż wewnątrz i na zewnątrz budynków.
• Kompaktowy kołnierz 70x70 mm: Standardowe wymiary kołnierza ułatwiają integrację w obudowach maszyn, rozdzielnicach oraz pulpitach sterowniczych.
• Wysoka jakość materiałów: Wykorzystanie tworzyw sztucznych odpornych na uderzenia oraz promieniowanie UV gwarantuje długowieczność produktu nawet w trudnych warunkach eksploatacyjnych.
• Stabilność połączenia: Precyzyjnie wykonane styki zapewniają minimalną rezystancję przejścia, co ogranicza nagrzewanie się złącza podczas pracy pod pełnym obciążeniem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu siłowego. Spełnia wymagania normy IEC/EN 60309-1 oraz 60309-2, co gwarantuje pełną zamienność i kompatybilność z gniazdami innych producentów zachowujących ten sam standard. Posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania w instalacjach przemysłowych i budowlanych na terenie Unii Europejskiej.

Zastosowanie

Wtyczka tablicowa PCE 615-6 znajduje szerokie zastosowanie w sektorach, gdzie niezawodność zasilania jest priorytetem. Jest idealnym rozwiązaniem dla:

• Instalacji przemysłowych: Stałe i przenośne punkty zasilania maszyn produkcyjnych oraz linii technologicznych.
• Placów budowy: Wykorzystywana w rozdzielnicach budowlanych (RB-tkach) do zasilania elektronarzędzi i betoniarek.
• Rolnictwa: Zasilanie urządzeń gospodarczych, wentylatorów oraz systemów nawadniania.
• Obiektów handlowych i domowych: Zasilanie mobilnych punktów gastronomicznych, scen oraz instalacji wymagających złącza siłowego.

Wskazówki Montażowe

Podczas montażu wtyczki tablicowej należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach żył typu linka, co zapobiega ich przecinaniu przez śruby zaciskowe i zapewnia optymalny styk elektryczny. Kołnierz o wymiarach 70x70 mm wymaga przygotowania odpowiedniego otworu montażowego w obudowie. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć poluzowania połączenia pod wpływem wibracji. Po zakończeniu montażu warto sprawdzić ciągłość obwodu ochronnego (PE).

FAQ

1. Czy wtyczka może być montowana bezpośrednio na elewacji budynku?
Tak, dzięki stopniu ochrony IP44 wtyczka jest odporna na warunki atmosferyczne, jednak zaleca się montaż w dedykowanej puszce lub obudowie urządzenia, aby zapewnić pełną szczelność połączenia z tyłu kołnierza.

2. Czy produkt jest kompatybilny z gniazdami innych marek?
Tak, wtyczka jest wykonana w standardzie IEC 60309, co oznacza pełną kompatybilność z gniazdami 16A 5P 400V 6h wszystkich renomowanych producentów.

3. Jakie przewody można podłączyć do tej wtyczki?
Zaciski są przystosowane do standardowych przekrojów przewodów stosowanych w instalacjach 16A, zazwyczaj od 1,5 mm² do 4 mm² (w zależności od typu przewodu i zaleceń projektowych).
