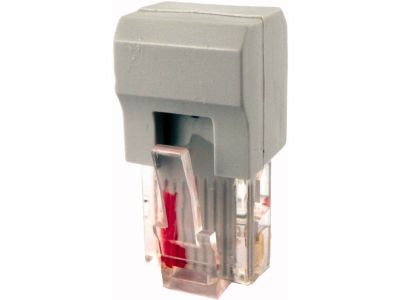

Wtyczka sieci NET z rezystorem zamykającym, EASY-NT-R | 256281 Eaton

Alternatywny kod produktu: EASY-NT-R

Opis i Kluczowe Cechy

Wtyczka sieci NET z rezystorem zamykającym EASY-NT-R (indeks 256281) to element terminujący magistralę komunikacyjną easyNet. Wyposażona w złącze RJ45 8-biegunowe oraz rezystor o wartości 124 Ohm, zapewnia prawidłową terminację pierwszego i ostatniego urządzenia w sieci, co eliminuje odbicia sygnału i gwarantuje niezawodną transmisję danych w systemach automatyki budynkowej.

• Złącze RJ45 8-biegunowe: Standardowe gniazdo umożliwiające szybkie i pewne połączenie z urządzeniami easyNet.
• Rezystor zamykający 124 Ohm: Dopasowana impedancja terminacji zapobiega odbiciom sygnału, zapewniając stabilną komunikację w magistrali.
• Przeznaczona do pierwszego i ostatniego urządzenia: Prawidłowa terminacja zgodna z topologią magistrali easyNet – niezbędna do poprawnego działania systemu.
• Kompaktowa konstrukcja: Łatwy montaż w gniazdach RJ45 urządzeń, nie zajmuje dodatkowej przestrzeni w szafie sterowniczej.
• Dedykowana do sieci easyNet: Gwarancja kompatybilności i niezawodności w rozwiązaniach automatyki budynkowej.

Zgodność z Normami

Wtyczka EASY-NT-R została zaprojektowana do pracy w systemie easyNet i spełnia wymagania specyfikacji technicznej tego systemu. Produkt posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi normami europejskimi dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Wtyczka sieci NET z rezystorem zamykającym znajduje zastosowanie w instalacjach automatyki budynkowej opartych na magistrali easyNet. Stosowana jest do terminacji linii komunikacyjnej, co jest kluczowe dla zapewnienia poprawnej transmisji danych między urządzeniami.

• Terminacja pierwszego i ostatniego urządzenia w magistrali easyNet – niezbędna do poprawnej komunikacji.
• Instalacje sterowania oświetleniem, roletami, ogrzewaniem i klimatyzacją w systemach easyNet.
• Systemy przyzywowe i sygnalizacyjne wykorzystujące protokół easyNet.
• Modernizacja i rozbudowa istniejących instalacji automatyki budynkowej wymagających prawidłowej terminacji.

Wskazówki Montażowe

Montaż wtyczki EASY-NT-R powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu easyNet. Przed podłączeniem należy bezwzględnie odłączyć napięcie zasilania magistrali. Wtyczkę należy wpiąć w gniazdo RJ45 pierwszego i ostatniego urządzenia w linii komunikacyjnej. Należy upewnić się, że wtyczka jest prawidłowo zablokowana w gnieździe. Stosować wyłącznie w suchych pomieszczeniach, z dala od źródeł wilgoci i wysokiej temperatury.

FAQ

• Jaka jest wartość rezystora zamykającego? Rezystor ma wartość 124 Ohm, co zapewnia prawidłową terminację impedancyjną dla magistrali easyNet.
• Czy muszę stosować terminator na obu końcach magistrali? Tak, zgodnie z topologią systemu easyNet, terminator należy umieścić na pierwszym i ostatnim urządzeniu w linii, aby uniknąć odbić sygnału.
• Czy wtyczka jest kompatybilna z innymi systemami niż easyNet? Wtyczka została zaprojektowana wyłącznie dla sieci easyNet. Stosowanie w innych systemach komunikacyjnych może nie zapewnić prawidłowej terminacji i może prowadzić do błędów transmisji.
