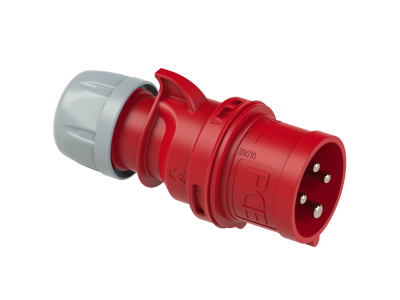

Wtyczka przenośna ze zwrotnicą faz Shark 32A 3P+Z 230V 50/60Hz 9h IP44 | 7024-6 PCE

Opis i Kluczowe Cechy

Wtyczka przenośna z serii SHARK o numerze katalogowym 7024-6 to zaawansowane rozwiązanie w dziedzinie dystrybucji energii elektrycznej, stworzone przez renomowanego producenta PCE. Urządzenie charakteryzuje się prądem znamionowym 32A oraz konfiguracją styków 3P+Z (4-polową), co pozwala na bezpieczną pracę w instalacjach o napięciu znamionowym 230V przy częstotliwości 50/60Hz. Unikalną cechą tego modelu jest zintegrowana zwrotnica faz, która umożliwia błyskawiczną zmianę kierunku obrotów silników trójfazowych bez konieczności demontażu wtyczki czy ingerencji w okablowanie urządzenia. Położenie styku ochronnego względem wpustu ustalono na godzinę 9h.

• Wytrzymałość mechaniczna: Obudowa wykonana z wysokiej jakości tworzyw sztucznych gwarantuje odporność na uderzenia oraz ekstremalne wahania temperatur.
• Ergonomia SHARK: Specjalnie zaprojektowany kształt ułatwia chwyt nawet w rękawicach roboczych, a system dławnicowy zapewnia optymalne odciążenie przewodu.
• Stopień ochrony IP44: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku.
• Innowacyjna zwrotnica faz: Mechanizm obrotowy pozwala na zmianę polaryzacji dwóch faz w kilka sekund przy użyciu śrubokręta.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC/EN 60309, co gwarantuje pełną kompatybilność z gniazdami i złączami innych producentów zachowujących ten standard. Zastosowane materiały izolacyjne są wolne od halogenów i wykazują wysoką odporność na prądy pełzające, co jest kluczowe dla bezpieczeństwa przeciwpożarowego w zakładach przemysłowych.

Zastosowanie

Wtyczka Shark 32A ze zwrotnicą faz jest niezastąpiona wszędzie tam, gdzie wymagana jest mobilność i częsta zmiana kierunku pracy maszyn. Idealnie sprawdza się w:

• Placach budowy: Do zasilania betoniarek, pomp oraz elektronarzędzi wymagających określonego kierunku obrotów.
• Zakładach przemysłowych: W liniach produkcyjnych, gdzie maszyny są często relokowane.
• Warsztatach mechanicznych: Przy testowaniu silników elektrycznych i urządzeń napędowych.
• Rolnictwie: Do zasilania przenośników, dmuchaw i innych urządzeń gospodarczych.

Wskazówki Montażowe

Proces instalacji wtyczki został zoptymalizowany pod kątem szybkości i bezpieczeństwa pracy elektryka. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Należy zdjąć izolację zewnętrzną na odpowiedniej długości, dbając o to, by nie uszkodzić izolacji żył roboczych.
• Zaciski śrubowe: Przewody o przekroju dostosowanym do prądu 32A należy solidnie osadzić w zaciskach. Zaleca się stosowanie tulejek kablowych dla zapewnienia najlepszego styku elektrycznego.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków pod obciążeniem.
• Dławnica: Po zamknięciu obudowy należy mocno dokręcić dławnicę, co zapewni szczelność IP44 oraz zabezpieczy przewód przed wyrwaniem.

FAQ

1. Do czego służy zwrotnica faz we wtyczce?
Zwrotnica faz pozwala na zamianę dwóch faz miejscami za pomocą obrotowego elementu wewnątrz wtyczki. Jest to najszybszy sposób na zmianę kierunku obrotów silnika trójfazowego bez rozbierania obudowy urządzenia.

2. Czy wtyczka może pracować na zewnątrz?
Tak, stopień ochrony IP44 pozwala na pracę w warunkach zewnętrznych, zapewniając odporność na deszcz i zanieczyszczenia stałe, jednak nie powinna być zanurzana w wodzie.

3. Jakie przewody można podłączyć do tej wtyczki?
Wtyczka jest przystosowana do przewodów giętkich o przekrojach typowych dla obciążeń 32A, zapewniając stabilne połączenie i bezpieczny przesył energii elektrycznej.
