Wtyczka prosta AWA-W1, biała | 51.60 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

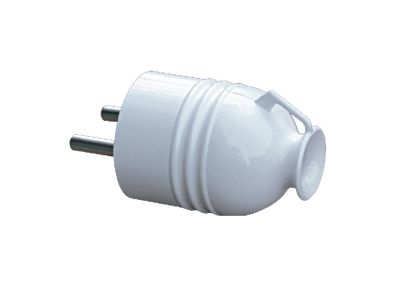

Wtyczka prosta AWA-W1 (symbol 51.60) w kolorze białym to dwubiegunowa wtyczka rozbieralna z dodatkowym stykiem ochronnym (2P+Z), przeznaczona do odbiorników klasy I o maksymalnym prądzie 16A i napięciu 250V. Wyposażona w zawieszkę ułatwiającą montaż i organizację kabli. Rozbieralna konstrukcja umożliwia wymianę przewodu bez konieczności wymiany całego elementu.

• Typ 2P+Z (16A/250V): Bezpieczne połączenie zasilania dla urządzeń jednofazowych klasy I, zabezpieczone przed zwarciem i przeciążeniem.
• Rozbieralna konstrukcja: Umożliwia wymianę przewodu uszkodzonego na nowy bez konieczności wymiany korpusu wtyczki, co obniża koszty eksploatacji.
• Styk ochronny (Z): Zapewnia prawidłowe uziemienie odbiornika klasy I, minimalizując ryzyko porażenia prądem.
• Zawieszka montażowa: Ułatwia trwałe mocowanie wtyczki do powierzchni, kabla lub konstrukcji, zapobiegając przypadkowemu wysunięciu.
• Kolor biały: Uniwersalny design, estetyczne dopasowanie do większości instalacji i urządzeń.

Zgodność z Normami

Wtyczka AWA-W1 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami PN-EN 60998-2-1 oraz PN-EN 60998-2-2 dla osprzętu instalacyjnego niskiego napięcia.

Zastosowanie

Wtyczka prosta AWA-W1 znajduje zastosowanie w instalacjach elektrycznych wymagających bezpiecznego i trwałego połączenia zasilania dla odbiorników jednofazowych.

• Podłączenie odbiorników klasy I (np. lampy, sprzęt AGD, narzędzia elektryczne) w domowych i przemysłowych instalacjach.
• Mocowanie kabli w szafach sterowniczych, rozdzielnicach lub maszynach przemysłowych.
• Zastosowania tymczasowe w warsztatach, na budowach lub podczas wydarzeń plenerowych.
• Organizacja kabli w instalacjach, gdzie wymagane jest trwałe i estetyczne mocowanie wtyczki.

Wskazówki Montażowe

Montaż wtyczki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Przewód wprowadzić przez otwór wtyczki, przewody fazowy (L) i neutralny (N) podłączyć odpowiednio do styków, a przewód ochronny (PE) do styku ochronnego. Po zamontowaniu przewodów dokręcić mocno śruby zaciskowe. Upewnić się, że izolacja przewodu nie jest uszkodzona. Po montażu wykonać pomiar rezystancji izolacji. Zawieszkę wykorzystać do stabilnego mocowania wtyczki – zapobiega to jej wysunięciu podczas użytkowania.

FAQ

• Czy wtyczkę AWA-W1 można stosować z przewodem o większym przekroju? Maksymalny przekrój przewodu nie został określony w danych produktu. Przed montażem należy sprawdzić jego zgodność z dokumentacją techniczną.
• Czy wtyczka jest odporna na wilgoć? Stopień ochrony IP nie został podany w danych produktu. Zaleca się stosowanie w suchych pomieszczeniach lub w miejscach zabezpieczonych przed wilgocią.
• Jakie narzędzia są potrzebne do montażu? Do montażu wystarczy standardowy śrubokręt (płaski lub krzyżowy, w zależności od typu śrub w wtyczce).
