Wtyczka prosta 4P FIELDBUS AB-C4-M8MS | 22260121 Lapp Kabel

Opis i Kluczowe Cechy

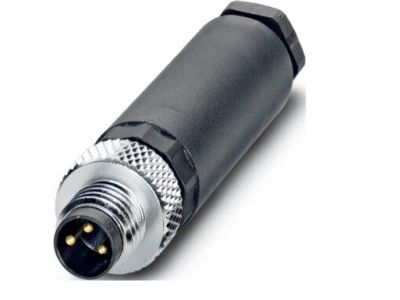

Wtyczka prosta 4P FIELDBUS o indeksie 22260121 (symbol AB-C4-M8MS) to złącze danych typu Sensor/Aktor z wtyczką prostą 180° i kodowaniem A. Posiada 4 styki, przeznaczona jest do przewodów o przekroju od 26 AWG do 20 AWG i nie jest ekranowana. Dzięki technice szybkiego przyłączania IDC konfekcjonowanie na miejscu przebiega błyskawicznie, a dodatkowe zaciski śrubowe zapewniają tradycyjne, pewne połączenie.

• Technika szybkiego przyłączania IDC: umożliwia podłączenie przewodu bez użycia specjalnych narzędzi – przyspiesza tworzenie niestandardowych długości kabla i montaż w miejscu instalacji.
• Zaciski śrubowe: zapewniają sprawdzony, mechanicznie stabilny sposób łączenia przewodów dla aplikacji wymagających wyjątkowej pewności styku.
• 4 styki w kodowaniu A (M8): gwarantują kompatybilność z standardowymi gniazdami sensorów i aktorów w systemach FIELDBUS.
• Nieekranowana konstrukcja: odpowiednia do przesyłania sygnałów cyfrowych w typowych warunkach przemysłowych, gdzie zakłócenia elektromagnetyczne nie są krytyczne; upraszcza okablowanie.
• Obsługa przewodów 26–20 AWG: elastyczność w doborze przekroju kabla – od cienkich przewodów sygnałowych po grubsze zasilające.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej (oznakowanie CE). Spełnia wymagania stawiane złączom stosowanym w systemach FIELDBUS. Szczegółowe normy (np. IEC/EN) nie zostały podane w dokumentacji producenta.

Zastosowanie

Wtyczka AB-C4-M8MS dedykowana jest do tworzenia elastycznych, szybko montowanych połączeń w sieciach czujników i elementów wykonawczych. Sprawdza się w następujących scenariuszach:

• Podłączanie czujników zbliżeniowych, fotoelektrycznych i indukcyjnych w automatyce przemysłowej.
• Transmisja sygnałów sterujących do siłowników, zaworów i napędów w szafach sterowniczych.
• Wykorzystanie w rozproszonych systemach I/O jako szybkie złącze polowe (fieldbus).
• Tworzenie niestandardowych długości kabla na potrzeby indywidualnej konfiguracji instalacji.

Wskazówki Montażowe

Montaż i podłączenie wtyczki powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Dla połączeń z wykorzystaniem zacisków śrubowych należy przestrzegać wartości momentu dokręcania podanych w dokumentacji producenta. Przekrój przewodu dobrać do spodziewanego prądu obciążenia (dopuszczalny zakres 26–20 AWG). W przypadku techniki IDC nie są wymagane specjalne narzędzia – wystarczy precyzyjne dociśnięcie przewodu do odpowiedniego gniazda.

FAQ

• Czy wtyczka AB-C4-M8MS jest ekranowana? Nie, model ten ma konstrukcję nieekranowaną. Przeznaczony jest do przesyłania sygnałów cyfrowych w środowiskach o niskim poziomie zakłóceń elektromagnetycznych.
• Jaki stopień ochrony (IP) ma to złącze? W dostępnych danych producenta nie podano stopnia ochrony. Złącze montowane jest zazwyczaj we wnętrzu szaf sterowniczych, gdzie zapewniona jest podstawowa ochrona przed wilgocią i pyłem.
• Czy do montażu potrzebne są specjalne narzędzia? Nie – dzięki technice IDC podłączenie przewodu odbywa się bez użycia narzędzi. Jeśli wybierzesz wersję z zaciskami śrubowymi, wymagany będzie standardowy śrubokręt (moment dokręcania zgodnie z dokumentacją).
