Wtyczka prosta 3P FIELDBUS AB-C3-M8MS | 22260120 Lapp Kabel

Opis i Kluczowe Cechy

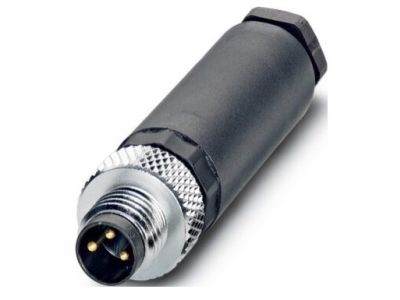

Wtyczka prosta 3P FIELDBUS AB-C3-M8MS (symbol 22260120) to złącze danych typu M8 z kodowaniem A, przeznaczone do podłączania sensorów i aktuatorów w systemach automatyki przemysłowej. Dzięki trzem stykom i obsłudze przewodów o przekroju od 26 do 20 AWG zapewnia elastyczność konfiguracji połączeń sygnałowych i zasilających. Zastosowanie techniki szybkiego przyłączania IDC oraz sprawdzonych zacisków śrubowych umożliwia szybkie i pewne konfekcjonowanie kabli na miejscu instalacji.

• Technika szybkiego przyłączania IDC: Skraca czas montażu i nie wymaga użycia specjalnych narzędzi – przewód można podłączyć bezpośrednio w miejscu pracy.
• Zaciski śrubowe: Gwarantują trwałe i bezpieczne połączenie elektryczne, odporne na wibracje i zmienne warunki otoczenia.
• 3 styki, kodowanie A: Umożliwia transmisję sygnałów oraz zasilania w standardzie M8, powszechnie stosowanym w przemyśle do czujników i aktuatorów.
• Przekrój przewodu 26–20 AWG (0,14–0,52 mm²): Elastyczność doboru przewodów w zależności od wymagań danego obwodu – od cienkich przewodów sygnałowych po grubsze zasilające.
• Kompaktowa obudowa M8, wtyczka prosta (180°): Oszczędza miejsce w rozdzielnicach i puszkach przyłączeniowych, a prosta konstrukcja ułatwia prowadzenie kabli.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowano go do pracy w aplikacjach przemysłowych zgodnie z wymaganiami dotyczącymi złączy okrągłych M8 z kodowaniem A.

Zastosowanie

Wtyczka AB-C3-M8MS sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne, konfekcjonowane na miejscu połączenie sensorów lub aktuatorów z systemem sterowania.

• Podłączanie czujników zbliżeniowych, fotoelektrycznych i indukcyjnych w liniach produkcyjnych.
• Łączenie aktuatorów (siłowników, zaworów, silników krokowych) z modułami sterującymi.
• Tworzenie niestandardowych długości kabli w systemach fieldbus (AS-Interface, IO-Link i inne) bez konieczności zamawiania gotowych przewodów.
• Instalacje w szafach sterowniczych i rozdzielnicach, gdzie wymagana jest szybka wymiana lub modyfikacja połączeń.

Wskazówki Montażowe

Montaż wtyczki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przewody należy przygotować zgodnie z zaleceniami producenta: do techniki IDC użyj odpowiedniego narzędzia (jeśli przewidziane), a do zacisków śrubowych dokręć śruby momentem podanym w dokumentacji. Przekrój przewodu dobierz do prądu obciążenia i wymogów aplikacji. Po zmontowaniu sprawdź poprawność zacisków i brak zwarć.

FAQ

• Czy wtyczka jest ekranowana? Nie, wtyczka AB-C3-M8MS nie jest ekranowana. Przeznaczona jest do zastosowań, w których nie występują szczególne wymagania dotyczące ochrony przed zakłóceniami elektromagnetycznymi.
• Jakie kodowanie ma złącze M8? Złącze posiada kodowanie A, standardowe dla sensorów i aktuatorów w automatyce przemysłowej. Zapewnia to kompatybilność z większością urządzeń tego typu.
• Jaki zakres przekroju przewodów obsługuje wtyczka? Wtyczka przyjmuje przewody o przekroju od 26 do 20 AWG (czyli od 0,14 do 0,52 mm²). Pozwala to na podłączenie zarówno cienkich przewodów sygnałowych, jak i nieco grubszych zasilających.
