Wtyczka płaska SmartWire-DT, SWD4-8MF2 | 116023 Eaton

Alternatywny kod produktu: SWD4-8MF2

Opis i Kluczowe Cechy

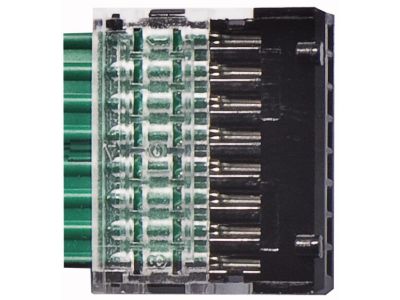

Wtyczka płaska SmartWire-DT SWD4-8MF2 (nr katalogowy 116023) to 8-biegunowe złącze dedykowane do łączenia przewodów płaskich w systemie komunikacyjnym SmartWire-DT. Umożliwia niezawodne połączenie między komponentami magistrali, takimi jak koordynatory, gatewaye, moduły zasilacza oraz terminatory. Dzięki płaskiej konstrukcji zapewnia stabilność mechaniczną i łatwość montażu w szafach sterowniczych.

• 8-biegunowa budowa: Zapewnia transmisję sygnałów sterujących, danych oraz zasilania w jednej magistrali, upraszczając okablowanie i redukując liczbę przewodów.
• Montaż na końcach przewodu płaskiego SWD: Gwarantuje szybkie, pewne i powtarzalne połączenie bez konieczności specjalistycznych narzędzi.
• Kompatybilność z koordynatorami i gatewayami: Umożliwia integrację z modułami takimi jak easy800-SWD oraz SWD-Gateway, co pozwala na elastyczne rozbudowywanie systemu automatyki.
• Możliwość podłączenia terminatora magistrali SWD: Zapewnia prawidłową terminację linii komunikacyjnej, eliminując odbicia sygnałów i zwiększając niezawodność transmisji.
• Płaska, wytrzymała obudowa: Odporna na wibracje i drgania w szafie sterowniczej, co wydłuża żywotność połączeń w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla systemów komunikacyjnych w automatyce. Posiada certyfikat CE, co potwierdza jego bezpieczeństwo i kompatybilność w instalacjach elektrycznych. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wtyczka SmartWire-DT SWD4-8MF2 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i niezawodna komunikacja między elementami systemu SmartWire-DT. Idealnie sprawdza się w:

• Budowie magistrali komunikacyjnej w rozdzielnicach sterowniczych dla maszyn i linii produkcyjnych.
• Podłączaniu modułów wejść/wyjść, styczników, przekaźników i innych urządzeń peryferyjnych w automatyce przemysłowej.
• Integracji z koordynatorami i gatewayami SmartWire-DT w celu centralnego zarządzania siecią.
• Tworzeniu zakończeń magistrali z użyciem terminatora SWD dla zapewnienia stabilnej transmisji danych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego systemu. Wtyczkę należy mocować na końcach przewodu płaskiego SWD zgodnie z instrukcją producenta. Moment dokręcania oraz przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną systemu SmartWire-DT. Zaleca się stosowanie narzędzi zalecanych przez producenta, aby zachować szczelność i mechaniczną wytrzymałość połączenia.

FAQ

• Czy wtyczka posiada podświetlenie LED? Nie, wtyczka SWD4-8MF2 jest pasywnym złączem komunikacyjnym – nie zawiera elementów podświetlających. Diody sygnalizacyjne mogą znajdować się na podłączonych modułach aktywnych.
• Jaki jest stopień ochrony IP tego produktu? Producent nie podał konkretnego stopnia ochrony w dostępnych danych. W typowych zastosowaniach wewnątrz rozdzielnic sterowniczych przyjmuje się IP20 – nie jest przystosowana do pracy w środowisku wilgotnym lub zapylonym.
• Jakie napięcie i prąd może przenosić wtyczka? Parametry elektryczne (napięcie znamionowe, prąd) nie zostały opublikowane w kartach katalogowych objętych tym opisem. Należy je odczytać z pełnej dokumentacji technicznej systemu SmartWire-DT dostępnej u producenta.
