Wtyczka odbiornikowa ze zwrotnicą faz 16A 3P+Z+N 400V 50/60Hz 6h IP44 | 7715-6 PCE

Alternatywny kod produktu: 9003399077609

Opis i Kluczowe Cechy

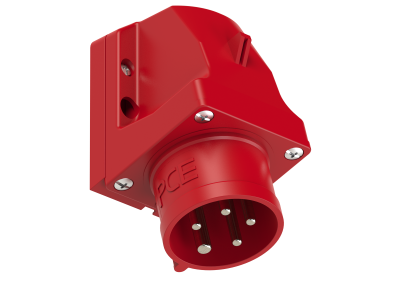

Wtyczka odbiornikowa ze zwrotnicą faz 7715-6 przeznaczona do podłączania urządzeń trójfazowych o napięciu 400 V i maksymalnym prądzie 16 A. Dzięki wbudowanej zwrotnicy faz umożliwia zmianę kierunku wirowania silnika bez ingerencji w instalację. Stopień ochrony IP44 zapewnia niezawodność w warunkach wilgotnych i zapylonych, a układ godzinowy 6h gwarantuje zgodność z typowymi gniazdami przemysłowymi.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, idealna do maszyn i urządzeń warsztatowych.
• Napięcie 400 V AC (50/60 Hz): Zasilanie odbiorników trójfazowych w instalacjach przemysłowych i rolniczych.
• Konfiguracja styków 3P+Z+N (3 fazy + zero + ochrona): Umożliwia podłączenie zarówno odbiorników z przewodem neutralnym, jak i z dodatkowym zaciskiem ochronnym.
• Stopień ochrony IP44: Odporność na bryzgi wodne i ciała stałe o średnicy powyżej 1 mm – nadaje się do użytku wewnątrz i na zewnątrz budynków.
• Układ godzinowy 6h: Zapewnia poprawne kodowanie mechaniczne i uniemożliwia przypadkowe włożenie wtyczki do gniazda o innym układzie godzinowym.
• Możliwość montażu na podłożu, ścianie lub obudowie maszyny: Elastyczne opcje instalacji w stałych punktach zasilania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Został zaprojektowany zgodnie z obowiązującymi standardami dla przemysłowych wtyczek i gniazd, co gwarantuje niezawodność oraz kompatybilność z typowymi instalacjami trójfazowymi. Montaż i użytkowanie zgodne z zaleceniami producenta zapewniają pełne bezpieczeństwo.

Zastosowanie

Wtyczka odbiornikowa ze zwrotnicą faz znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i szybkie podłączanie urządzeń trójfazowych o mocy do 16 A. Sprawdza się zarówno w stałych punktach zasilania, jak i w przenośnych instalacjach.

• Warsztaty i hale produkcyjne – zasilanie obrabiarek, spawarek, kompresorów.
• Gospodarstwa rolne – podłączenie maszyn rolniczych, silników, pomp.
• Małe zakłady pracy i serwisy – punkt zasilania dla narzędzi trójfazowych.
• Automatyka budynkowa i instalacje tymczasowe – łatwa zmiana kierunku obrotów silnika dzięki zwrotnicy faz.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wtyczkę należy zamocować na stabilnym podłożu, ścianie lub obudowie maszyny przy użyciu odpowiednich łączników (nie dołączonych do zestawu). Przekrój przewodów zasilających dobierz zgodnie z obciążalnością prądową dla mocy 16 A. Dokręcaj zaciski z momentem zgodnym z dokumentacją producenta – zwykle w zakresie 1,2–1,5 Nm. Po montażu sprawdź poprawność połączeń oraz działanie zwrotnicy faz.

FAQ

• Do czego służy zwrotnica faz w tej wtyczce? Zwrotnica faz umożliwia szybką zmianę kierunku wirowania silnika trójfazowego bez konieczności ingerencji w instalację stałą – wystarczy przekręcić odpowiedni element wtyczki.
• Jaki stopień ochrony ma wtyczka 7715-6 i gdzie można ją stosować? Posiada stopień ochrony IP44, co oznacza odporność na bryzgi wodne i ciała stałe >1 mm. Nadaje się do użytku w pomieszczeniach wilgotnych, na zewnątrz budynków oraz w warunkach zapylonych (np. warsztaty, stodoły).
• Czy wtyczka nadaje się do podłączenia urządzeń jednofazowych? Konstrukcja 3P+Z+N jest przewidziana przede wszystkim do odbiorników trójfazowych. W przypadku urządzeń jednofazowych (230 V) zalecamy osobne gniazdo lub przejściówkę – wtyczka nie jest do tego optymalna.
