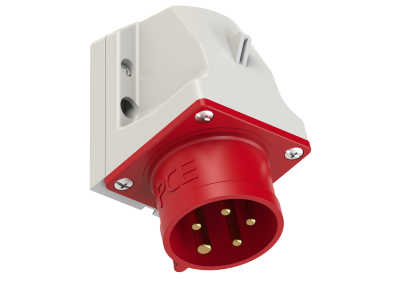

Wtyczka odbiornikowa 16A 3P+Z+N 400V 50/60Hz 6h IP44 | 515-6 PCE

Opis i Kluczowe Cechy

Wtyczka odbiornikowa PCE o numerze katalogowym 515-6 to profesjonalne rozwiązanie elektroinstalacyjne zaprojektowane z myślą o niezawodnym zasilaniu urządzeń trójfazowych. Urządzenie charakteryzuje się prądem znamionowym 16A oraz konfiguracją styków 3P+Z+N (pięciopolowa), co pozwala na pełne wykorzystanie potencjału sieci 400V przy częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu ustalono na godzinę 6h, co jest standardem dla napięć w zakresie 380-415V. Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia stopień ochrony IP44, co oznacza skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm oraz bryzgami wody z dowolnego kierunku. Solidna konstrukcja gwarantuje odporność na uderzenia oraz długotrwałą eksploatację w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, w tym z normą IEC/EN 60309-1 oraz 60309-2, co zapewnia pełną kompatybilność z innymi certyfikowanymi osprzętami siłowymi dostępnymi na rynku europejskim. Zastosowanie ustandaryzowanego systemu kodowania kolorami (czerwony dla napięcia 400V) oraz precyzyjne rozmieszczenie bolców eliminuje ryzyko błędnego podłączenia odbiornika do sieci o niewłaściwych parametrach elektrycznych.

Zastosowanie

Wtyczka odbiornikowa 16A 5P znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest stabilna i bezpieczna dystrybucja mocy trójfazowej. Dzięki uniwersalnej konstrukcji montażowej, urządzenie nadaje się do instalacji bezpośrednio na podłożu, ścianie budynków lub jako integralny element obudowy maszyn i urządzeń produkcyjnych. Jest to idealny wybór dla:

• Gospodarstw rolnych przy zasilaniu maszyn rolniczych i systemów nawadniania.
• Warsztatów rzemieślniczych do podłączania elektronarzędzi stacjonarnych, takich jak tokarki czy piły formatowe.
• Mniejszych zakładów produkcyjnych i hal magazynowych.
• Gospodarstw domowych przy zasilaniu pomp ciepła lub systemów ogrzewania garażowego.

Wskazówki Montażowe

Podczas instalacji wtyczki odbiornikowej PCE 515-6 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Przygotowanie przewodów: Należy zdjąć izolację z żył na odpowiednią długość, dbając o to, aby miedziane druciki nie uległy uszkodzeniu.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i zminimalizować rezystancję przejścia, co zapobiega przegrzewaniu się złącza.
• Uszczelnienie: Przy montażu na ścianie lub obudowie maszyny należy upewnić się, że powierzchnia styku jest czysta, co pozwoli zachować deklarowany stopień ochrony IP44.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowanego elektryka przy odłączonym napięciu zasilania.

FAQ

1. Czy wtyczka może być montowana na zewnątrz budynków?
Tak, stopień ochrony IP44 pozwala na montaż w miejscach narażonych na bryzgi wody, jednak w przypadku ekstremalnych warunków atmosferycznych zaleca się stosowanie dodatkowych osłon lub osprzętu o wyższym stopniu ochrony IP67.

2. Do jakich maszyn pasuje ta wtyczka?
Wtyczka jest kompatybilna ze wszystkimi odbiornikami trójfazowymi o poborze prądu nieprzekraczającym 16A, które wymagają zasilania 5-przewodowego (3 fazy, przewód neutralny oraz ochronny).

3. Czy produkt posiada certyfikat CE?
Tak, produkt marki PCE spełnia wszystkie wymagane dyrektywy Unii Europejskiej i posiada oznaczenie CE, co potwierdza jego bezpieczeństwo użytkowania.
