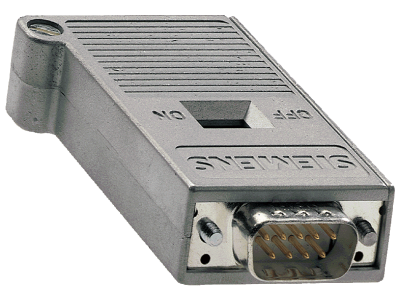

Wtyczka metalowa do sieci Profibus, 12Mbit/s, wyjście proste, wbudowany rezystor terminujący z izola | 6GK1500-0EA02 Siemens

Alternatywny kod produktu: 6GK15000EA02

Opis i Kluczowe Cechy

Wtyczka metalowa do sieci Profibus o symbolu 6GK1500-0EA02 to element przeznaczony do magistrali komunikacyjnych w automatyce przemysłowej. Zaprojektowana z wbudowanym rezystorem terminującym, umożliwia szybkie i pewne zakończenie segmentu sieci przy prędkości transmisji do 12 Mbit/s. Metalowa obudowa zapewnia odporność mechaniczną i skuteczne ekranowanie.

• Prędkość transmisji 12 Mbit/s: Wtyczka obsługuje szybką komunikację Profibus, co pozwala na wymianę danych w czasie rzeczywistym bez opóźnień.
• Wbudowany rezystor terminujący: Zintegrowany terminator eliminuje potrzebę stosowania dodatkowych elementów, upraszczając instalację i zapewniając prawidłowe dopasowanie impedancji.
• Metalowa obudowa: Zwiększa trwałość mechaniczną oraz chroni przed zakłóceniami elektromagnetycznymi, co przekłada się na niezawodność transmisji w trudnych warunkach przemysłowych.
• Wyjście proste: Ułatwia szybkie podłączenie przewodu Profibus bez konieczności stosowania specjalistycznych narzędzi.
• Kompaktowa konstrukcja: Zajmuje mało miejsca w szafie sterowniczej, co ułatwia prowadzenie okablowania i zarządzanie przestrzenią.

Zgodność z Normami

Wtyczka przeznaczona jest do pracy w sieciach Profibus i spełnia ogólne wymagania komunikacyjne określone w normach dla tego standardu. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wtyczka metalowa z rezystorem terminującym znajduje zastosowanie w systemach automatyki przemysłowej opartych na magistrali Profibus.

• Zakończenie segmentów magistrali Profibus w rozproszonych systemach I/O.
• Podłączenie urządzeń slave (np. czujników, siłowników, napędów) do sieci Profibus.
• Budowa linii komunikacyjnych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Modernizacja i rozbudowa istniejących instalacji Profibus w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wtyczki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w szafie sterowniczej. Element montuje się bezpośrednio na przewodzie magistrali Profibus zgodnie z dokumentacją producenta. Należy zwrócić uwagę na odpowiednie ekranowanie i zarobienie przewodu. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie całego segmentu sieci.

FAQ

• Czy wtyczka zawiera rezystor terminujący? Tak, wtyczka ma wbudowany rezystor terminujący, dzięki czemu nie ma potrzeby stosowania zewnętrznych terminatorów.
• Jaka jest maksymalna prędkość transmisji? Prędkość transmisji wynosi 12 Mbit/s, co jest typowe dla sieci Profibus w szybkich aplikacjach.
• Czy wtyczka nadaje się do stosowania jako złącze pośrednie (przelotowe)? Wtyczka ma wyjście proste i jest przeznaczona przede wszystkim do zakończenia magistrali. W przypadku potrzeby połączenia w linii zaleca się stosowanie dedykowanych złączy przelotowych.
