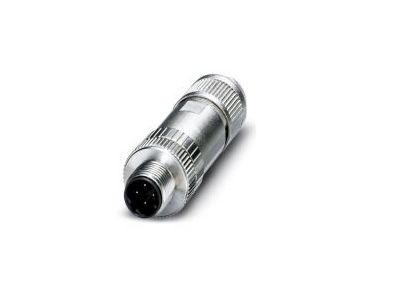

Wtyczka M12/4p kodowanie D, AB-C4-M12MSD-SH | 22260820 Lapp Kabel

Opis i Kluczowe Cechy

Wtyczka okrągła M12/4p z kodowaniem D to 4-stykowe złącze przemysłowe stosowane do szybkich i niezawodnych połączeń w instalacjach automatyki, maszynach oraz urządzeniach przemysłowych. Wyposażona w szybkozłącze typu push-pull, zapewnia pewne, odporne na wibracje połączenie mechaniczne. Przeznaczona do współpracy z odpowiednimi gniazdami M12/4p kodowanie D.

• Standard M12/4p kodowanie D: Zapewnia kompatybilność z szeroką gamą urządzeń przemysłowych i sterowników PLC, eliminując ryzyko błędnego podłączenia.
• 4 styki prądowe: Przeznaczona do przesyłania sygnałów i zasilania niskonapięciowego w aplikacjach automatyki i robotyki.
• Złącze typu push-pull (AB-C4): Szybkie i pewne połączenie bez konieczności użycia narzędzi – idealne do częstego montażu/zdemontażu.
• Obudowa metalowa, ekranowana: Chroni przed zakłóceniami elektromagnetycznymi, zapewnia mechaniczną wytrzymałość i odporność na warunki przemysłowe.
• Seria AB-C4-M12MSD-SH: Zapewnia wysoką jakość połączeń w aplikacjach wymagających stabilnych parametrów transmisji sygnałów.

Zgodność z Normami

Wtyczka spełnia wymagania normy PN-EN 61076-2-101 dotyczącej okrągłych złącz elektrycznych M12. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wtyczka M12/4p kodowanie D znajduje zastosowanie w instalacjach przemysłowych, systemach automatyki, maszynach CNC oraz urządzeniach wymagających szybkich i niezawodnych połączeń.

• Połączenia sensorów i aktuatorów w systemach automatyki przemysłowej.
• Zasilanie i sygnalizacja w maszynach pakujących, robotach przemysłowych i liniach produkcyjnych.
• Podłączenie kamer przemysłowych, czujników położenia i systemów wizyjnych.
• Stosowanie w pojazdach użytkowych i maszynach rolniczych wyposażonych w systemy elektroniczne.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed montażem należy upewnić się, że napięcie zostało odłączone. Wtyczkę należy wkręcić w odpowiednie gniazdo M12/4p kodowanie D, dociskając do oporu – złącze push-pull powinno zaskoczyć z charakterystycznym kliknięciem. Należy unikać zginania kabla bezpośrednio przy złączu oraz stosować odpowiedni promień gięcia. W przypadku montażu w środowiskach o podwyższonej wilgotności, należy dodatkowo zabezpieczyć połączenie odpowiednim smarem dielektrycznym.

FAQ

• Czy wtyczka jest odporna na wibracje? Tak – konstrukcja złącza push-pull oraz metalowa obudowa zapewniają stabilne połączenie nawet w warunkach silnych wibracji typowych dla maszyn przemysłowych.
• Jaka jest maksymalna obciążalność prądowa? Dokładna wartość nie została podana w danych produktu. Należy sprawdzić w dokumentacji technicznej producenta lub kartę katalogową.
• Czy wtyczka jest wodoodporna? Stopień ochrony IP nie został określony w danych. W przypadku zastosowań wymagających odporności na wilgoć, należy dobrać odpowiednią osłonę lub zastosować wersję z wyższym IP.
