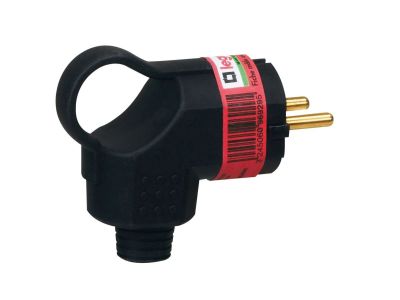

Wtyczka gumowa 2P+Z 16A UNI-Schuko IK08 | 096929 Legrand

Opis i Kluczowe Cechy

Wtyczka gumowa UNI-Schuko o symbolu 096929 to rozbieralne złącze przeznaczone do przewodów o przekroju do 3 x 2,5 mm². Wyposażona w zaciski śrubowe zapewnia pewne i trwałe połączenie. Prąd znamionowy 16 A umożliwia bezpieczne zasilanie urządzeń o znacznym poborze mocy, a klasa odporności mechanicznej IK08 gwarantuje wytrzymałość na uderzenia w trudnych warunkach pracy. Wtyczka posiada boczne wyjście przewodu ułatwiające prowadzenie kabla oraz etykietę z kodem kreskowym do łatwej identyfikacji.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach zasilających urządzenia o obciążeniu do 16 A, minimalizując ryzyko przegrzania styków.
• Odporność mechaniczna IK08: Wytrzymuje uderzenia o energii do 5 J, co zabezpiecza wtyczkę przed uszkodzeniami w środowisku przemysłowym i na budowach.
• Zaciski śrubowe: Umożliwiają niezawodny i powtarzalny montaż przewodów o przekroju do 3 x 2,5 mm², zapewniając niską rezystancję połączenia.
• Boczne wyjście przewodu: Ułatwia prowadzenie kabla w ograniczonej przestrzeni i zmniejsza ryzyko załamań w miejscu wprowadzenia.
• Rozbieralna konstrukcja: Pozwala na wymianę przewodu lub regenerację wtyczki bez konieczności wymiany całego zestawu.

Zgodność z Normami

Wtyczka została zaprojektowana i wykonana zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Dzięki gumowej obudowie, podwyższonej szczelności i wytrzymałości mechanicznej wtyczka sprawdza się zarówno w suchych pomieszczeniach, jak i w warunkach przemysłowych oraz plenerowych. Idealna do:

• Zasilania przenośnych urządzeń budowlanych (wiertarki, młoty, piły) w miejscach narażonych na uderzenia.
• Przedłużaczy i rozdzielaczy używanych na placach budowy, w warsztatach i halach produkcyjnych.
• Podłączenia urządzeń ogrodowych i garażowych w warunkach podwyższonej wilgotności (przy zachowaniu odpowiedniego stopnia ochrony instalacji).
• Systemów tymczasowego zasilania na eventach, targach i w mobilnych punktach pracy.

Wskazówki Montażowe

Montaż i podłączenie wtyczki może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (minimum 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewód należy przygotować zgodnie z instrukcją producenta – zdjąć izolację na odpowiednią długość i zamocować w zaciskach śrubowych. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodu muszą być zgodne z dokumentacją techniczną. Po montażu sprawdzić poprawność połączenia i dokręcenie wszystkich elementów.

FAQ

• Czy wtyczka ma podświetlenie lub wskaźnik LED? Nie. W dostarczonych danych nie ma informacji o podświetleniu. Wtyczka jest wyposażona jedynie w etykietę z kodem kreskowym.
• Jaki stopień ochrony (IP) ma ta wtyczka? Producent podaje jedynie klasę odporności mechanicznej IK08. Stopień ochrony przed wnikaniem pyłu i wilgoci (IP) nie został określony w dostępnych danych. Należy stosować wtyczkę w warunkach odpowiednich dla standardowej aparatury rozdzielczej, chyba że producent instalacji określi inaczej.
• Czy wtyczka nadaje się do podłączenia pod napięcie 230 V? Parametr napięcia nie został podany w danych wejściowych. Wtyczka UNI-Schuko jest powszechnie stosowana w sieciach 230 V / 50 Hz, ale przed montażem należy zweryfikować zgodność z dokumentacją techniczną konkretnego urządzenia.
