Wtyczka fast connect do sieci Profibus 12mBIT/s, wyjście kabli pod kątem 90st., SIMATIC DP | 6ES7972-0BB52-0XA0 Siemens

Opis i Kluczowe Cechy

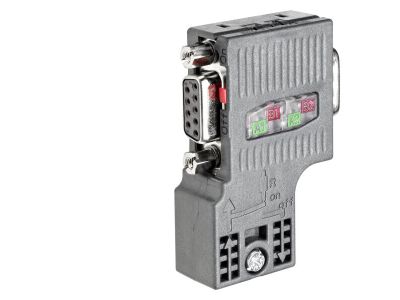

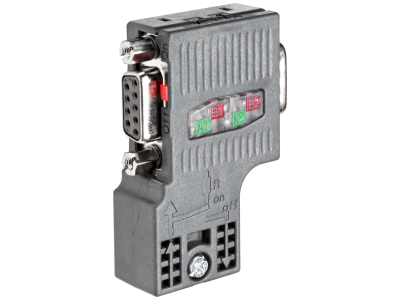

Wtyczka magistralna Siemens 6ES7972-0BB52-0XA0 to profesjonalne złącze RS 485 zaprojektowane do pracy w wymagających środowiskach przemysłowych sieci PROFIBUS. Kluczowym atutem urządzenia jest zastosowanie innowacyjnej technologii FastConnect, która opiera się na metodzie nacinania izolacji (IDC). Pozwala to na błyskawiczny montaż przewodów bez konieczności czasochłonnego zdejmowania izolacji z poszczególnych żył, co minimalizuje ryzyko błędów montażowych i skraca czas instalacji o nawet 50%. Złącze obsługuje pełne spektrum prędkości transmisji danych, osiągając maksymalnie 12 Mbit/s, co zapewnia stabilną i wydajną komunikację w czasie rzeczywistym.

• Wyjście kabla pod kątem 90 stopni: Ergonomiczna konstrukcja pozwala na oszczędność miejsca w szafach sterowniczych i ułatwia prowadzenie okablowania w ograniczonej przestrzeni.
• Zintegrowane gniazdo PG: Dodatkowe gniazdo programatora umożliwia podłączenie urządzeń diagnostycznych lub paneli operatorskich bez konieczności przerywania ciągłości magistrali.
• Rezystor terminujący: Wbudowany przełącznik suwakowy pozwala na łatwe załączenie lub odłączenie terminacji sieci, co jest kluczowe dla zachowania integralności sygnału na końcach segmentów.
• Wytrzymała obudowa: Stopień ochrony IP20 oraz wysoka jakość materiałów gwarantują długowieczność w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami inżynieryjnymi firmy Siemens. Jest w pełni kompatybilny ze standardem PROFIBUS DP oraz systemami SIMATIC DP. Złącze spełnia wymagania dyrektywy RoHS dotyczące ograniczenia substancji niebezpiecznych oraz posiada certyfikację CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim i zgodność z normami kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Wtyczka znajduje szerokie zastosowanie w systemach automatyki opartej na sterownikach PLC z rodziny SIMATIC S7-300 oraz S7-400. Jest niezastąpiona w aplikacjach wykorzystujących moduły AS-i F-Link, gdzie umożliwia integrację sieci ASIsafe z nadrzędnym systemem PROFIsafe. Dzięki obsłudze dwukierunkowej wymiany danych standardowych oraz danych bezpieczeństwa, złącze to stanowi fundament dla niezawodnych systemów Safety. Może być stosowane w sieciach łączących do 62 standardowych urządzeń typu Slave lub do 31 urządzeń w wersji Safety w ramach jednej podsieci, zapewniając płynną komunikację między sterownikiem a rozproszonymi wejściami/wyjściami ET 200.

Wskazówki Montażowe

Dla zapewnienia optymalnych parametrów połączenia, zaleca się stosowanie dedykowanego narzędzia FastConnect Stripping Tool, które pozwala na precyzyjne przygotowanie kabla PROFIBUS jednym ruchem. Podczas montażu należy upewnić się, że ekran kabla ma bezpośredni kontakt z metalową częścią wtyczki, co zapewnia skuteczne odprowadzanie zakłóceń. Moment dokręcania śrub mocujących wtyczkę do gniazda urządzenia powinien być zgodny z dokumentacją techniczną, aby uniknąć uszkodzeń mechanicznych przy zachowaniu pewnego styku elektrycznego. Pamiętaj o prawidłowym ustawieniu przełącznika rezystora terminującego – powinien być on w pozycji 'ON' tylko na pierwszym i ostatnim urządzeniu w segmencie magistrali.

FAQ

• Czy wtyczka wymaga lutowania przewodów? Nie, technologia FastConnect wykorzystuje zaciski typu IDC, które nacinają izolację i tworzą pewne połączenie elektryczne po dociśnięciu obudowy.
• Czy mogę podłączyć programator bez rozłączania sieci? Tak, dzięki wbudowanemu gniazdu PG jest to możliwe i w pełni bezpieczne dla ciągłości procesu.
• Jaka jest różnica między wyjściem 90° a 180°? Wyjście 90 stopni jest dedykowane do montażu w miejscach o małej głębokości, gdzie kabel musi od razu biec równolegle do szyny DIN, na której zamontowane jest urządzenie.
