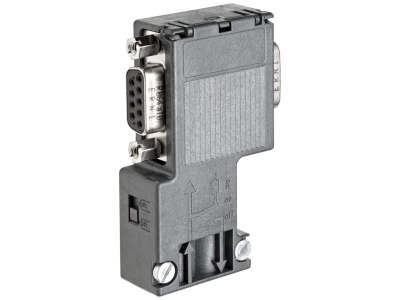

Wtyczka do sieci Profibus, 12mBIT/s, wyjście kabli pod kątem 90st., z przyłączem do PG, SIMATIC DP | 6ES7972-0BB12-0XA0 Siemens

Opis i Kluczowe Cechy

Wtyczka magistralna RS 485 dedykowana do systemów SIMATIC DP to kluczowy element infrastruktury sieciowej PROFIBUS, zapewniający niezawodną transmisję danych z prędkością dochodzącą do 12 Mbit/s. Model 6ES7972-0BB12-0XA0 charakteryzuje się wyjściem kabla pod kątem 90 stopni, co pozwala na optymalne zarządzanie przestrzenią w szafach sterowniczych o ograniczonej głębokości. Zintegrowane gniazdo programatora (PG) umożliwia podłączenie dodatkowych urządzeń diagnostycznych lub paneli operatorskich bez konieczności przerywania ciągłości magistrali.

• Wysoka przepustowość: Obsługa prędkości transmisji do 12 Mbit/s gwarantuje płynną wymianę danych w czasie rzeczywistym.
• Zintegrowany rezystor terminujący: Wbudowany przełącznik pozwala na łatwe załączenie terminacji sieci, co eliminuje odbicia sygnału na końcach segmentów.
• Gniazdo PG: Dodatkowe przyłącze ułatwia serwisowanie i diagnostykę systemu bezpośrednio na obiekcie.
• Kompaktowa konstrukcja: Kątowe wyprowadzenie przewodów minimalizuje promień gięcia kabla Profibus.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi marki SIEMENS. Spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC), co jest kluczowe w środowiskach o wysokim poziomie zakłóceń generowanych przez falowniki i styczniki. Wtyczka jest w pełni kompatybilna ze standardem PROFIBUS DP oraz systemami bezpieczeństwa PROFIsafe, co potwierdza jej uniwersalność w zaawansowanych aplikacjach automatyki przemysłowej.

Zastosowanie

Wtyczka znajduje szerokie zastosowanie w systemach rozproszonych wejść/wyjść SIMATIC DP oraz w integracji sieci ASIsafe poprzez moduły F-Link. Dzięki możliwości dwukierunkowej wymiany danych standardowych oraz danych związanych z bezpieczeństwem (Safety), jest idealnym rozwiązaniem dla linii produkcyjnych wymagających najwyższego poziomu niezawodności. Pozwala na efektywne połączenie sterowników PLC z urządzeniami typu Slave, takimi jak wyspy zaworowe, napędy czy moduły wejść/wyjść, obsługując do 62 urządzeń standardowych lub 31 urządzeń Safety w ramach jednej sieci AS-i podłączonej do magistrali nadrzędnej.

Wskazówki Montażowe

Podczas instalacji wtyczki 6ES7972-0BB12-0XA0 należy zwrócić szczególną uwagę na prawidłowe odizolowanie przewodu Profibus przy użyciu dedykowanego narzędzia do zdejmowania izolacji (FastConnect). Należy upewnić się, że ekran kabla ma bezpośredni kontakt z metalową obudową wtyczki, co zapewnia właściwe odprowadzanie zakłóceń. Moment dokręcania śrub zaciskowych powinien być zgodny ze specyfikacją techniczną, aby uniknąć uszkodzenia żył miedzianych. Przełącznik rezystora terminującego powinien znajdować się w pozycji "ON" tylko na pierwszym i ostatnim urządzeniu w segmencie sieci.

FAQ

• Czy wtyczka posiada wbudowany rezystor terminujący? Tak, wtyczka wyposażona jest w suwakowy przełącznik, który aktywuje rezystor terminujący na końcu linii.
• Do czego służy dodatkowe gniazdo PG? Gniazdo PG pozwala na podłączenie kabla programującego lub terminala diagnostycznego bez odłączania wtyczki od sterownika lub modułu.
• Czy wtyczka wspiera komunikację Safety? Tak, konstrukcja wtyczki pozwala na przesyłanie danych w standardzie PROFIsafe, co jest niezbędne przy współpracy z modułami AS-i F-Link.
• Jaki jest kąt odejścia kabla? Kabel wyprowadzony jest pod kątem 90 stopni względem osi gniazda, co ułatwia montaż w płytkich obudowach.
