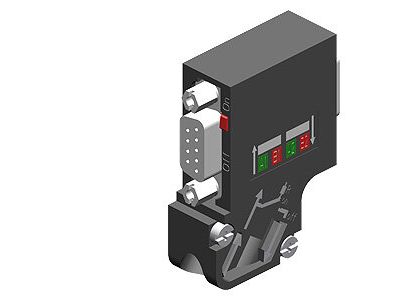

Wtyczka BUS f. PROFIBUS, 35 Degree | 6ES7972-0BB61-0XA0 Siemens

Alternatywny kod produktu: 6ES79720BB610XA0

Opis i Kluczowe Cechy

Wtyczka magistrali PROFIBUS 6ES7972-0BB61-0XA0 firmy Siemens (SIMATIC DP) przeznaczona jest do wykonywania połączeń w sieciach PROFIBUS DP z szybkością transmisji do 12 Mbit/s. Wyposażona w kątowe wyprowadzenie kabla 35°, co ułatwia prowadzenie przewodów w ciasnych szafach sterowniczych. Metoda łączenia FastConnect (przebijanie izolacji) umożliwia szybki i niezawodny montaż bez konieczności zdejmowania izolacji. Dodatkowe gniazdo PG (programowanie) pozwala na podłączenie programatora bez przerywania pracy magistrali. Wymiary: 15,8 x 54 x 39,5 mm (szer. x wys. x gł.).

• Prędkość transmisji do 12 Mbit/s: gwarantuje szybką wymianę danych w sieci PROFIBUS DP, odpowiednią dla wymagających aplikacji automatyki.
• Kątowe wyprowadzenie kabla 35°: ułatwia instalację w ograniczonej przestrzeni szafy sterowniczej i zmniejsza promień gięcia kabla.
• Metoda FastConnect (przebijanie izolacji): skraca czas montażu i eliminuje potrzebę zdejmowania izolacji, zapewniając powtarzalną jakość połączenia.
• Gniazdo PG (Programming Device): umożliwia podłączenie programatora lub panelu operatorskiego bez rozłączania magistrali, co przyspiesza diagnostykę i konfigurację.
• Kompaktowe wymiary (15,8 x 54 x 39,5 mm): oszczędzają miejsce w rozdzielnicy i pozwalają na montaż w gęsto upakowanych szafach.

Zgodność z Normami

Wtyczka została zaprojektowana jako akcesorium dla systemu SIMATIC DP i spełnia wymagania stawiane komponentom sieci PROFIBUS. Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Wtyczka 6ES7972-0BB61-0XA0 znajduje zastosowanie w systemach automatyki przemysłowej opartych na magistrali PROFIBUS DP, szczególnie w środowiskach wymagających szybkiej i niezawodnej komunikacji między sterownikami PLC, napędami, czujnikami oraz innymi urządzeniami polowymi.

• Łączenie sterowników SIMATIC S7 z urządzeniami peryferyjnymi (ET 200, napędy, czujniki) w topologii linii magistrali PROFIBUS.
• Podłączanie programatora (PG/PC) do działającej sieci PROFIBUS przez gniazdo PG w celu diagnostyki i uruchamiania.
• Budowa odcinków magistrali o długości do 1200 m (w zależności od prędkości transmisji i rodzaju kabla) w warunkach przemysłowych.
• Modernizacja i rozbudowa istniejących instalacji SIMATIC DP z wykorzystaniem techniki FastConnect dla szybszego okablowania.

Wskazówki Montażowe

Montaż wtyczki może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (np. uprawnienia SEP/Elektryk) oraz znajomość techniki FastConnect. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całej magistrali oraz urządzeń podłączonych do sieci PROFIBUS. Do przygotowania kabla PROFIBUS wymagane jest narzędzie FastConnect (np. 6GK1900-6AA00) – nie jest dołączone do wtyczki. Dla połączenia przewodów należy przestrzegać schematu wyprowadzeń podanego w dokumentacji technicznej. Siłę zacisku dla śrub mocujących kabel dobierać zgodnie z instrukcją producenta (zalecany moment dokręcania: 0,4–0,5 Nm). Przekrój przewodów magistrali powinien odpowiadać specyfikacji kabla PROFIBUS (np. 2x0,64 mm² żyły typu A).

FAQ

• Czy wtyczka ma wbudowane podświetlenie lub diodę LED? Nie. Wtyczka 6ES7972-0BB61-0XA0 nie posiada żadnych elementów sygnalizacyjnych ani podświetlenia. Stan magistrali można monitorować na sterowniku lub koncentratorze.
• Jaki stopień ochrony (IP) ma to złącze? Producent nie podaje stopnia ochrony IP dla tego modelu. Wtyczka przeznaczona jest do montażu wewnątrz szaf sterowniczych, gdzie typowo panują warunki suche i niska wilgotność. Należy chronić ją przed bezpośrednim kontaktem z cieczami.
• Czy wtyczka obsługuje tryb pracy styku NO/NC? Pytanie dotyczy styków przekaźnikowych – wtyczka PROFIBUS nie zawiera styków przełączających. Jest to złącze komunikacyjne do transmisji sygnałów różnicowych RS-485, a nie aparat łączeniowy. Nie dotyczy jej tryb NO/NC.
