Wsuwka przewodowa TSE 6,3/1 SN cynowana (opak 100szt) | TSE_6,3-1SN/100 Erko

Opis i Kluczowe Cechy

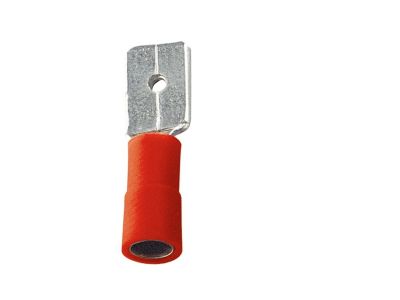

Wsuwka przewodowa TSE 6,3/1 SN marki ERKO to profesjonalny element zakończeniowy przeznaczony do kabli miedzianych (Cu) wielodrutowych. Wykonana z wysokiej jakości mosiądzu, została poddana procesowi cynowania, co znacząco podnosi jej odporność na korozję oraz utlenianie, zapewniając długotrwałe i stabilne połączenie elektryczne. Kluczowym elementem konstrukcyjnym jest dodatkowa tulejka miedziana, która wzmacnia zacisk na żyle przewodu, oraz izolacja poliamidowa. Poliamid charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką wytrzymałością mechaniczną w porównaniu do standardowego PVC. Produkt cechuje się wyjątkową trwałością termiczną, zachowując swoje parametry w szerokim zakresie temperatur od -40°C do aż +125°C, co czyni go idealnym rozwiązaniem do wymagających aplikacji przemysłowych.

• Materiał: Wysokogatunkowy mosiądz cynowany galwanicznie.
• Izolacja: Wytrzymały poliamid o podwyższonej odporności termicznej.
• Konstrukcja: Wyposażona w tulejkę miedzianą poprawiającą jakość zaprasowania.
• Kompatybilność: Idealnie współpracuje z nasuwkami typu MSE o analogicznym rozmiarze.
• Opakowanie: Zbiorcze opakowanie zawiera 100 sztuk produktu, co optymalizuje koszty zakupu dla instalatorów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wytycznymi normy DIN 46248. Zgodność z tym standardem gwarantuje pełną zamienność i kompatybilność z innymi elementami złącznymi wykonanymi w tym samym systemie wymiarowym. Wykorzystanie materiałów spełniających normy branżowe zapewnia bezpieczeństwo użytkowania w rozdzielnicach, szafach sterowniczych oraz instalacjach niskiego napięcia, minimalizując ryzyko awarii spowodowanych przegrzaniem styku lub poluzowaniem połączenia.

Zastosowanie

Wsuwka TSE 6,3/1 SN znajduje szerokie zastosowanie w branży elektro-technicznej, automatyce przemysłowej oraz motoryzacji. Jest dedykowana do tworzenia rozłącznych połączeń elektrycznych na przewodach miedzianych typu linka. Dzięki wysokiej odporności termicznej do +125°C, produkt ten jest szczególnie polecany do pracy w miejscach narażonych na podwyższoną temperaturę, takich jak okolice silników, systemy grzewcze czy intensywnie obciążone szafy sterownicze. Szerokość robocza 6,3 mm jest standardem w przemyśle, co pozwala na uniwersalne wykorzystanie wsuwki w większości typowych złączy konektorowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i pełne bezpieczeństwo instalacji, należy przestrzegać poniższych zaleceń:

• Dobór narzędzi: Do zaprasowania wsuwki należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych, co zapewni odpowiednią siłę docisku i nie uszkodzi izolacji poliamidowej.
• Przygotowanie przewodu: Izolację z przewodu miedzianego należy zdjąć na długości odpowiadającej tulejce miedzianej wewnątrz wsuwki, dbając o to, aby nie przeciąć pojedynczych drucików linki.
• Proces zaciskania: Przewód powinien być wprowadzony do oporu, tak aby żyła znalazła się wewnątrz tulejki miedzianej, a izolacja przewodu weszła w kołnierz izolacyjny wsuwki.
• Kontrola: Po zaprasowaniu należy dokonać wizualnej oceny połączenia oraz sprawdzić jego wytrzymałość mechaniczną poprzez lekkie pociągnięcie za przewód.

FAQ

1. Czy wsuwka TSE 6,3/1 SN może być stosowana z przewodami aluminiowymi?
Nie, produkt jest dedykowany wyłącznie do kabli miedzianych (Cu) wielodrutowych. Stosowanie z aluminium może prowadzić do korozji elektrochemicznej i pogorszenia styku.

2. Czym różni się izolacja poliamidowa od izolacji PVC?
Poliamid oferuje znacznie wyższą odporność termiczną (do +125°C) oraz lepszą wytrzymałość mechaniczną i chemiczną, co jest kluczowe w trudnych warunkach przemysłowych.

3. Czy wsuwka pasuje do standardowych nasuwek samochodowych?
Tak, rozmiar 6,3 mm jest standardem w motoryzacji, jednak należy upewnić się, że nasuwka (np. model MSE) również spełnia wymagane parametry prądowe i termiczne.
