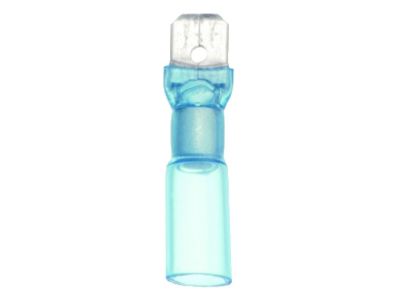

Wsuwka konektorowa płaska izolowana PFSSSI0515 0,5-1,5mm2 (opak 100szt) 054968 | 05104519 PROTEC.class

Alternatywny kod produktu: 054968

Opis i Kluczowe Cechy

Wsuwka konektorowa płaska izolowana PFSSSI0515 (symbol 05104519) w opakowaniu 100 sztuk przeznaczona jest do łączenia przewodów o przekroju 0,5–1,5 mm². Wykonana z mosiądzu CuZn oraz miedzi Cu-ETP, ocynkowana galwanicznie, z dwiema warstwami izolacji termokurczliwej z wewnętrznym klejem termoplastycznym. Po skurczeniu w temperaturze +100°C tworzy trwałe, wodoszczelne połączenie. Wytrzymałość na przebicie wynosi 30 kV/mm, a wytrzymałość na rozciąganie 27 MPa, co zapewnia bezpieczeństwo i niezawodność w instalacjach elektrycznych.

• Przekrój przewodu 0,5–1,5 mm²: uniwersalne zastosowanie w obwodach oświetleniowych i gniazdowych, ułatwia szybkie łączenie przewodów o standardowych przekrojach.
• Złącze płaskie 6,3×0,8 mm: kompatybilność z typowym sprzętem elektroinstalacyjnym i szybkozłączkami, umożliwia pewne i stabilne połączenie.
• Izolacja termokurczliwa z klejem wewnętrznym: po skurczeniu w temp. +100°C zapewnia wodoszczelność i izolację elektryczną, chroniąc przed wilgocią i zwarciem.
• Wytrzymałość na przebicie 30 kV/mm: wysoka odporność dielektryczna, gwarantująca bezpieczeństwo użytkowania nawet w obwodach o podwyższonym napięciu.
• Wytrzymałość na rozciąganie 27 MPa / rozciągliwość 450%: mechaniczna wytrzymałość po skurczeniu, odporność na obciążenia i wibracje.

Zgodność z Normami

Wsuwka konektorowa PFSSSI0515 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Materiały i proces produkcyjny spełniają wymagania obowiązujących norm dla złączek elektroinstalacyjnych, co potwierdza ich niezawodność w typowych instalacjach niskiego napięcia.

Zastosowanie

Nasuwka konektorowa płaska izolowana PFSSSI0515 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i izolowane połączenie przewodów – szczególnie w środowiskach narażonych na wilgoć lub wibracje.

• Łączenie przewodów w puszkach elektroinstalacyjnych i rozdzielnicach.
• Podłączenie odbiorników takich jak oprawy oświetleniowe, wentylatory czy gniazda wtykowe.
• Wykorzystanie w automatyce budynkowej oraz sterowaniu (styki przekaźników, styczników).
• Naprawa i modernizacja istniejących instalacji – szybka wymiana uszkodzonych połączeń.

Wskazówki Montażowe

Montaż wsuwki konektorowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i kwalifikacje elektryczne. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód o przekroju 0,5–1,5 mm² należy wprowadzić do złącza, a następnie skurczyć izolację za pomocą opalarki nagrzanej do temperatury min. +100°C (najlepiej 130–150°C) – aż do całkowitego przylegania kleju. Należy upewnić się, że połączenie jest wodoszczelne, a izolacja nie uległa uszkodzeniu mechanicznemu. Złącze nie wymaga dodatkowego zaciskania mechanicznego.

FAQ

• Czy wsuwka PFSSSI0515 wymaga specjalnego narzędzia do montażu? Do skurczenia izolacji termokurczliwej wystarczy opalarka lub gorące powietrze o temperaturze ok. +100°C. Samo złącze nie wymaga zaciskarki – przewód należy wsunąć przed skurczeniem.
• Jaka jest temperatura kurczenia izolacji? Temperatura kurczenia wynosi +100°C. Po skurczeniu izolacja tworzy wodoszczelne, izolowane połączenie z klejem wewnętrznym.
• Czy połączenie jest odporne na wilgoć? Tak, dzięki dwóm warstwom izolacji termokurczliwej z wewnętrznym klejem termoplastycznym, po skurczeniu uzyskuje się połączenie wodoszczelne – odpowiednie do puszek w łazienkach, kuchniach i na zewnątrz.
