Wsuwka konektorowa płaska 1,5-2,5 4,8x0,8mm PFSI 1528/4808 (opak 100szt) 054683 | 05104209 PROTEC.class

Alternatywny kod produktu: 054683

Opis i Kluczowe Cechy

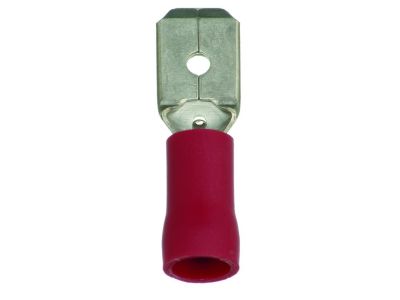

Wsuwka konektorowa płaska PFSI 1528/4808 (symbol 05104209) to izolowane złącze nasuwane w rozmiarze 6,3×0,8 mm, przeznaczone do łączenia przewodów o przekroju 1,5–2,5 mm². Dzięki dwuwarstwowej izolacji termokurczliwej z wewnętrznym klejem termoplastycznym po skurczeniu tworzy szczelne, wodoszczelne połączenie, odporne na wilgoć i naprężenia mechaniczne. Mosiężny rdzeń (CuZn) ocynkowany galwanicznie zapewnia stabilny kontakt elektryczny, a wysoka wytrzymałość na przebicie 30 kV/mm gwarantuje bezpieczeństwo izolacji w obwodach niskiego napięcia.

• Wytrzymałość na przebicie 30 kV/mm: zapewnia wysoką izolacyjność elektryczną – bezpieczna praca w instalacjach bez ryzyka przebicia między żyłami a elementami uziemionymi.
• Wodoszczelne połączenie po skurczeniu: wewnętrzny klej termoplastyczny uszczelnia złącze, chroniąc przed wilgocią i korozją – idealne do instalacji w trudnych warunkach środowiskowych.
• Wytrzymałość na rozciąganie 27 MPa i rozciągliwość 450%: elastyczna izolacja odporna na naprężenia i drgania – trwałe połączenie nawet w dynamicznych obciążeniach.
• Temperatura kurczenia +100°C: łatwy montaż za pomocą opalarki lub pistoletu termicznego – szybkie i powtarzalne zabezpieczenie złącza.
• Skurcz wzdłużny maks. 10%: minimalne zmiany wymiarów po skurczeniu – precyzyjne osłonięcie styków bez ryzyka odsłonięcia metalowych elementów.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących izolowanych złączy elektrycznych oraz posiada certyfikat CE. Mosiężny rdzeń ocynkowany galwanicznie zapewnia odpowiednią odporność na korozję zgodnie z standardami branżowymi.

Zastosowanie

Wsuwka konektorowa płaska PFSI 1528/4808 przeznaczona jest do izolowanego łączenia przewodów w instalacjach elektrycznych, sterowniczych i sygnalizacyjnych. Sprawdza się wszędzie tam, gdzie wymagane jest szybkie, szczelne i trwałe połączenie typu faston z dodatkową ochroną przed wilgocią.

• Łączenie przewodów w puszkach instalacyjnych, rozdzielnicach i szafach sterowniczych.
• Izolacja styków w obwodach oświetleniowych, grzewczych i wentylacyjnych.
• Zabezpieczenie połączeń w instalacjach zewnętrznych, narażonych na wilgoć i kondensację.
• Naprawy i modernizacje istniejących instalacji – szybka wymiana złączy bez lutowania.

Wskazówki Montażowe

Montaż wsuwki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Nasuń wsuwkę na wtyk (biegun płaski 6,3×0,8 mm), a następnie ogrzej izolację opalarką lub pistoletem termicznym do temperatury ok. +100°C – izolacja skurczy się i uwolni klej, tworząc szczelne połączenie. Dobieraj przekrój przewodu (1,5–2,5 mm²) do prądu obciążenia – nie przekraczaj wartości znamionowych złącza. Po montażu sprawdź mechaniczne osadzenie wsuwki i brak odsłoniętych części metalowych.

FAQ

• Czy wsuwka nadaje się do łączenia przewodów o przekroju 4 mm²? Nie, wsuwka PFSI 1528/4808 dedykowana jest do przewodów o przekroju 1,5–2,5 mm². Do większych przekrojów należy stosować odpowiednio większe nasuwki.
• Jaki stopień ochrony uzyskuję po skurczeniu? Producent nie podaje klasy IP, jednak dzięki wewnętrznemu klejowi i dwuwarstwowej izolacji po skurczeniu uzyskujesz połączenie wodoszczelne odporne na wilgoć – odpowiednie do środowisk o podwyższonej wilgotności, ale nie do stałego zanurzenia.
• Czy do kurczenia wymagana jest specjalna opalarka? Wystarczy standardowa opalarka z regulacją temperatury (ok. 100°C). Należy unikać przegrzania izolacji – zbyt wysoka temperatura może uszkodzić klej wewnętrzny lub spowodować nadmierny skurcz.
