Wsuwka izolowana WI 2,8-1/0,8 B PCV (opak 100szt) | E10KN-03020200201 Ergom

Alternatywny kod produktu: WI 2,8-1/0,8 BPCV (100 SZT.)

Opis i Kluczowe Cechy

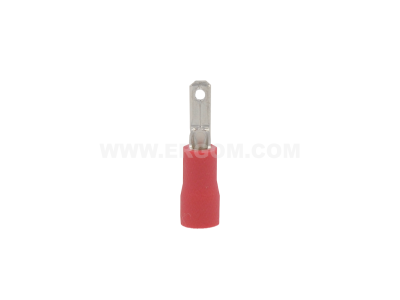

Wsuwka izolowana WI 2,8-1/0,8 B PCV (symbol E10KN-03020200201) to kompaktowe złącze wsuwane przeznaczone do szybkiego i bezpiecznego łączenia przewodów w instalacjach elektrycznych oraz automatyce. Oznaczenie 2,8 określa szerokość wsuwki (2,8 mm), a 1/0,8 wskazuje zakres przekroju przyłączanych przewodów (0,8–1 mm²). Izolacja z PCV zapewnia ochronę przed przypadkowym zwarciem, a opakowanie zawierające 100 sztuk ułatwia zaopatrzenie magazynu i ciągłość prac instalacyjnych.

• Szerokość wsuwki 2,8 mm: Kompatybilna z popularnymi szybkozłączami i pinami, umożliwia uniwersalne zastosowanie w rozdzielnicach i szafach sterowniczych.
• Zakres przekroju przewodu 0,8–1 mm²: Przystosowana do typowych żył stosowanych w obwodach sterowania, sygnalizacji i automatyki budynkowej.
• Izolacja PCV: Trwała osłona zabezpieczająca przed dotykiem elementów pod napięciem, zwiększa bezpieczeństwo eksploatacji.
• Wsuwany montaż beznarzędziowy: Przyspiesza pracę instalatora – wystarczy wcisnąć izolowaną tuleję na pin, bez konieczności lutowania lub skręcania.
• Opakowanie zbiorcze 100 sztuk: Ekonomiczne rozwiązanie dla profesjonalnych instalatorów, gwarantuje dostępność materiału podczas większych realizacji.

Zgodność z Normami

Wsuwka izolowana WI 2,8-1/0,8 B PCV została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami bezpieczeństwa dla złącz wsuwanych w instalacjach niskiego napięcia. Posiada certyfikat CE, co potwierdza zgodność z wymogami dyrektyw europejskich. (Brak szczegółowych numerów norm w dostarczonej dokumentacji.)

Zastosowanie

Wsuwka znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i izolowane połączenie przewodu z pinem lub końcówką męską aparatury modułowej.

• Łączenie przewodów w rozdzielnicach elektrycznych – do podłączania wyłączników, przycisków, styczników i przekaźników z wykorzystaniem złączek wsuwanych.
• Automatyka budynkowa – łączenie elementów sterujących (czujniki, siłowniki) z modułami wykonawczymi w systemach BMS.
• Sygnalizacja i sterowanie – szybki montaż przewodów w szafach sterowniczych i pulpitach operatorskich.
• Instalacje niskiego napięcia – połączenia pomocnicze w układach PLC oraz w systemach bezpieczeństwa.

Wskazówki Montażowe

Montaż wsuwki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Wsuwkę należy wcisnąć na pin lub męskie złącze aż do oporu – połączenie jest beznarzędziowe. Dla pewnego kontaktu stosować przewody o przekroju mieszczącym się w zakresie 0,8–1 mm². Przewody wielożyłowe przed wsunięciem należy wyposażyć w odpowiednią tulejkę zaciskową. Nie wymaga dokręcania – nie ma zastosowania moment obrotowy.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona ta wsuwka? Wsuwka WI 2,8-1/0,8 B PCV jest przystosowana do przewodów o przekroju w zakresie 0,8–1 mm². Należy dobierać przewód tak, aby mieścił się w tym przedziale, co zapewni pewne osadzenie i dobry kontakt elektryczny.
• Jaki kolor ma izolacja – co oznacza symbol B? Symbol B w nazwie produktu oznacza wariant kolorystyczny izolacji. W przyjętym standardzie kodowania B odpowiada najczęściej kolorowi niebieskiemu, jednak szczegółową informację można potwierdzić w dokumentacji producenta dołączonej do opakowania.
• Czy wsuwka nadaje się do przewodów wielożyłowych? Tak, pod warunkiem że przewód zostanie odpowiednio przygotowany. Dla przewodów wielożyłowych zaleca się założenie tulejki zaciskowej (końcówki kablowej) o przekroju 0,8–1 mm² przed wsunięciem do wsuwki. Dla przewodów jednożyłowych montaż jest bezpośredni.
