Wstawka kalibrująca D02 E18 4A PH02-4 brąz | LE18P04 Hager

Opis i Kluczowe Cechy

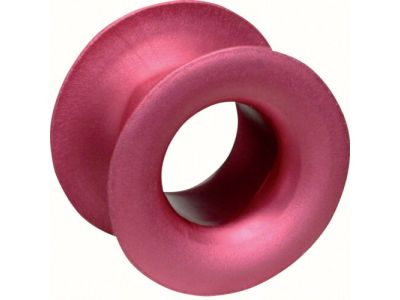

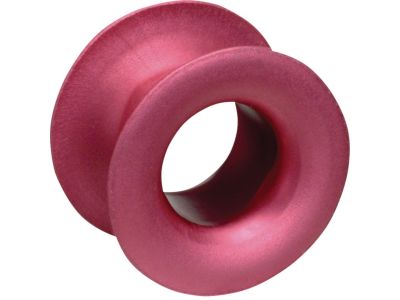

Wstawka kalibrująca D02 o symbolu LE18P04 to element systemu bezpieczników topikowych D02, przeznaczony do określania prądu znamionowego zabezpieczenia. Oznaczona prądem 4A i kolorem brązowym, zapewnia szybką identyfikację i prawidłowe dopasowanie wkładki topikowej. Wykonana w rozmiarze E18, gwarantuje kompatybilność z gniazdami bezpiecznikowymi tego standardu.

• Prąd znamionowy 4 A: Odpowiedni do zabezpieczania obwodów o niskim obciążeniu, np. oświetlenia lub czujników, bez ryzyka nieprawidłowego zadziałania.
• System D02: Zapewnia zgodność z popularnymi wkładkami topikowymi i gniazdami bezpiecznikowymi stosowanymi w instalacjach przemysłowych i bytowych.
• Rozmiar E18: Standardowa średnica gniazda (18 mm) umożliwia łatwy montaż we wkładkach i uchwytach D02.
• Kolor brązowy: Oznaczenie prądu 4A zgodne z międzynarodową konwencją barw dla wkładek topikowych, co ułatwia szybką kontrolę i serwis.
• Kalibracja bezpieczeństwa: Precyzyjny zwężek zapewnia właściwe parametry wyzwalania wkładki topikowej, eliminując ryzyko przegrzania lub błędnego zadziałania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla wkładek topikowych i akcesoriów systemu D02. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stosowany wyłącznie z wkładkami i gniazdami certyfikowanymi według norm EN.

Zastosowanie

Wstawka kalibrująca LE18P04 znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne zabezpieczenie obwodów przed przeciążeniem i zwarciem. Dzięki precyzyjnemu prądowi 4A idealnie nadaje się do:

• Zabezpieczania obwodów sterowania – styczników, przekaźników, układów PLC w szafach sterowniczych.
• Ochrony linii oświetleniowych w instalacjach mieszkaniowych i biurowych.
• Współpracy z gniazdami bezpiecznikowymi D02 w rozdzielnicach głównych i podrozdzielnicach.
• Zastępowania uszkodzonych wstawek w istniejących układach zabezpieczeń – łatwa wymiana bez przeróbek.

Wskazówki Montażowe

Montaż wstawki kalibrującej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od całego obwodu. Wstawkę należy umieścić w gnieździe bezpiecznikowym D02 (E18) zgodnie z kierunkiem oznaczonym na obudowie. Dokręcić ręcznie zacisk wkładki, aby zapewnić pewne połączenie elektryczne. Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami (np. 1,5–2,5 mm² w zależności od prądu). Po zamknięciu pokrywy rozdzielnicy sprawdzić prawidłowość oznaczenia prądu.

FAQ

• Czy mogę użyć tej wstawki z wkładką o wyższym prądzie? Nie – wstawka kalibrująca określa maksymalny prąd wkładki, jaki może być zastosowany. Stosowanie wkładki o wyższym prądzie niż 4 A spowoduje brak ochrony przed przeciążeniem. Należy zawsze dopasować wstawkę i wkładkę do projektowanego obciążenia.
• Czy kolor brązowy jest standardowy dla 4 A? Tak, w systemie D02 kolory wstawek kalibrujących są ujednolicone: brązowy oznacza prąd 4 A. Dzięki temu bez dokumentacji można szybko zweryfikować ochronę obwodu.
• Czy wstawka pasuje do gniazd innych producentów? Tak, rozmiar E18 i profil D02 są znormalizowane. Wstawka LE18P04 jest kompatybilna ze wszystkimi gniazdami i wkładkami spełniającymi normy EN dla systemu D02.
