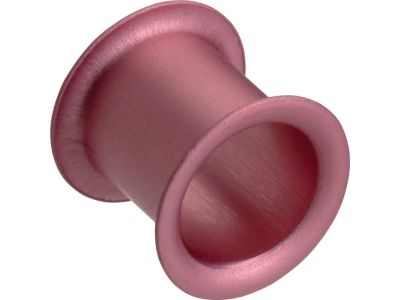

Wstawka kalibrująca D01 E14 4A PH01-4 | LE14P04 Hager

Opis i Kluczowe Cechy

Wstawka kalibrująca PH01-4 (symbol LE14P04) dedykowana do systemu bezpieczników D01 z gwintem E14. Zaprojektowana do precyzyjnego ustawienia prądu znamionowego na poziomie 4 A, co umożliwia skuteczne ograniczenie poboru mocy w obwodzie bez konieczności wymiany całej podstawy bezpiecznikowej.

• Prąd znamionowy 4 A: gwarantuje bezpieczną pracę obwodów o małym poborze mocy, chroniąc instalację przed przeciążeniem i przegrzaniem.
• Gwint E14 (paso 14 mm): zapewnia pełną kompatybilność z podstawami bezpiecznikowymi D01 zgodnymi z tym standardem, co ułatwia montaż w istniejących rozdzielnicach.
• Funkcja kalibracji: pozwala na precyzyjne dopasowanie wartości prądowej w obwodzie bez ingerencji w inne elementy instalacji, idealna do modernizacji i optymalizacji mocy.
• Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w ciasnych rozdzielnicach oraz szybką wymianę bez narzędzi.
• Trwałe materiały: wykonana z materiałów odpornych na temperaturę i starzenie, co przekłada się na długą żywotność i niezawodność w codziennej eksploatacji.

Zgodność z Normami

Wstawka kalibrująca została zaprojektowana zgodnie z obowiązującymi europejskimi normami dla systemów bezpiecznikowych D01. Deklarowana jest zgodność z wymaganiami dyrektywy niskonapięciowej (LVD) i oznakowana znakiem CE. Produkt spełnia standardy branżowe dotyczące bezpieczeństwa i niezawodności w instalacjach elektrycznych.

Zastosowanie

Wstawka kalibrująca D01 sprawdza się wszędzie tam, gdzie niezbędne jest precyzyjne ustawienie prądu znamionowego w obwodzie bez stosowania wkładek topikowych o stałej wartości. Jej główne zastosowania to:

• Ograniczanie mocy w mieszkaniach i lokalach usługowych – do 4 A dla obwodów oświetleniowych, sterowniczych lub sygnalizacyjnych.
• Kalibracja obwodów pomiarowych i sterowniczych w automatyce budynkowej oraz instalacjach przemysłowych.
• Modernizacja starszych rozdzielnic – wymiana wkładek o większym prądzie na mniejsze bez konieczności przeróbek.
• Zabezpieczenie obwodów o niskim poborze mocy, takich jak czujniki, sterowniki PLC czy przekaźniki.

Wskazówki Montażowe

Montaż wstawki kalibrującej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wstawkę należy wkręcić w podstawę bezpiecznikową D01 z gwintem E14, dokręcając ręcznie do oporu – nie używać narzędzi mogących uszkodzić gwint. Moment dokręcania i przekrój przewodów doprowadzonych do podstawy powinny być zgodne z dokumentacją techniczną producenta podstawy. Po montażu sprawdzić pewność osadzenia i brak luzów.

FAQ

• Czy wstawka posiada podświetlenie LED? Nie, wstawka kalibrująca nie jest wyposażona w żadne podświetlenie ani sygnalizację optyczną – jej zadaniem jest wyłącznie kalibracja prądu.
• Jaki stopień ochrony ma wstawka? Produkt jest przeznaczony do montażu wewnątrz rozdzielnicy, w suchych pomieszczeniach. Stopień ochrony nie jest podany w danych producenta, jednak standardowo elementy instalowane w rozdzielnicy nie wymagają dodatkowej ochrony IP.
• Czy wstawkę można stosować w obwodach z wyższym napięciem? Produkt został zaprojektowany do współpracy z systemami bezpiecznikowymi D01, które typowo pracują przy napięciu 230/400 V AC. Dokładne napięcie znamionowe nie zostało podane w danych źródłowych – przed instalacją zaleca się weryfikację z dokumentacją rozdzielnicy.
