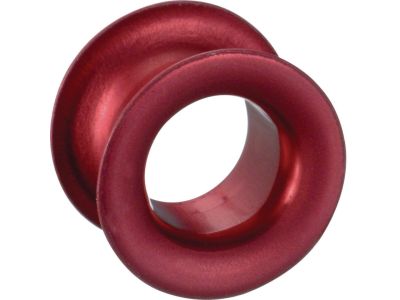

Wstawka kalibrująca D01 E14 10A PH01-5 | LE14P10 Hager

Opis i Kluczowe Cechy

Wstawka kalibrująca D01 z gwintem E14, o prądzie znamionowym 10 A (symbol LE14P10, model PH01-5). Przeznaczona do stosowania w podstawach bezpiecznikowych systemu D01 jako element kalibrujący, zapewniający prawidłowe działanie wkładek bezpiecznikowych. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i puszkach instalacyjnych.

• Prąd znamionowy 10 A: Gwarantuje bezpieczną pracę w obwodach o obciążeniu do 10 A, zgodnie z charakterystyką wkładek D01 – minimalizuje ryzyko przegrzania styków.
• Gwint E14: Zapewnia szeroką kompatybilność z podstawami bezpiecznikowymi D01 oraz łatwy i pewny montaż.
• System D01: Przeznaczona do instalacji wymagających wymiennych wkładek bezpiecznikowych – umożliwia szybką wymianę bez konieczności demontażu całego obwodu.
• Precyzyjne kalibrowanie: Dokładne dopasowanie do wkładki bezpiecznikowej o tym samym prądzie znamionowym zapewnia stabilność parametrów zabezpieczenia.
• Kompaktowa budowa: Ułatwia instalację w standardowych puszkach i rozdzielnicach, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Wstawka kalibrująca D01 E14 10A jest zgodna z europejskimi normami dotyczącymi sprzętu elektroinstalacyjnego, w tym standardem DIN dla wkładek bezpiecznikowych. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Wstawka kalibrująca D01 znajduje zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia nadprądowego z możliwością wymiany wkładek. Sprawdza się w obwodach, gdzie liczy się szybki serwis i prostota obsługi.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona odbiorników w instalacjach przemysłowych i małych maszynach (np. sterowniki, zasilacze).
• Stosowanie w rozdzielnicach piętrowych oraz puszkach przyłączeniowych jako element kalibrujący dla wkładek bezpiecznikowych D01.
• Zastosowanie w systemach automatyk budynkowej, gdzie wymagana jest selektywność zabezpieczeń i łatwa wymiana wkładek.

Wskazówki Montażowe

Montaż i wymiana wstawki kalibrującej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Wkładkę należy montować w podstawie bezpiecznikowej D01 z gwintem E14, dbając o prawidłowe dokręcenie zgodnie z momentem określonym w dokumentacji producenta podstawy. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu obciążenia oraz warunków zabrudzeniowych i temperaturowych.

FAQ

• Czy wstawka kalibrująca D01 ma podświetlenie LED? Nie, jest to element kalibrujący (wkładka bezpiecznikowa bez wkładki topikowej) i nie posiada funkcji podświetlenia. Służy wyłącznie do kalibracji obwodu ochronnego.
• Jaki stopień ochrony IP ma ta wstawka? Podane w źródle dane nie zawierają stopnia IP. Typowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się ochronę IP20. Szczegółowe informacje należy sprawdzić w karcie katalogowej producenta.
• Czy mogę stosować tę wstawkę z wkładkami bezpiecznikowymi o innym prądzie? Nie. Wstawka kalibrująca jest przeznaczona do współpracy z wkładką bezpiecznikową o tym samym prądzie znamionowym (10 A). Stosowanie wkładki o innym prądzie może prowadzić do nieprawidłowej ochrony obwodu i ryzyka porażenia lub pożaru.
