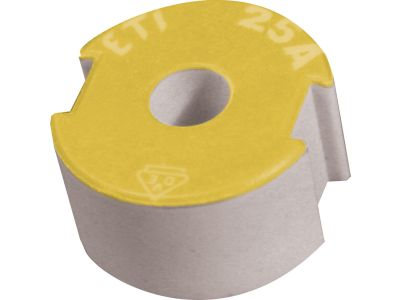

Wstawka kalibrowa VD II 25A E27, żółta | 002342007 Eti

Opis i Kluczowe Cechy

Wstawka kalibrowa VD II o prądzie znamionowym 25A to kluczowy element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ETI. Produkt ten jest dedykowany do współpracy z gniazdami bezpiecznikowymi o gwincie E27 i stanowi integralną część systemu bezpiecznikowego typu D (DII). Głównym zadaniem wstawki kalibrowej jest uniemożliwienie wkręcenia wkładki bezpiecznikowej o prądzie znamionowym większym niż dopuszczalny dla danego obwodu, co bezpośrednio przekłada się na bezpieczeństwo instalacji elektrycznej i ochronę przed przeciążeniem.

• Prąd znamionowy 25A: Precyzyjnie skalibrowany otwór pozwala na montaż wyłącznie wkładek o prądzie nieprzekraczającym 25 amperów.
• Kodowanie kolorystyczne: Kolor żółty jest zgodny z międzynarodowym standardem oznaczania prądu znamionowego 25A, co ułatwia szybką identyfikację wizualną podczas prac serwisowych.
• Kompatybilność z systemem DII: Wstawka jest w pełni przystosowana do wkładek bezpiecznikowych o rozmiarze DII, zapewniając stabilny styk elektryczny.
• Wysoka jakość wykonania: Zastosowanie trwałych materiałów izolacyjnych gwarantuje odporność na wysokie temperatury oraz długotrwałą eksploatację w trudnych warunkach rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów bezpiecznikowych niskiego napięcia. Wstawka kalibrowa VD II spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co potwierdza jej parametry techniczne i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Posiadanie certyfikatów zgodności jest gwarancją, że element ten zachowa swoje właściwości izolacyjne i mechaniczne przez cały okres użytkowania.

Zastosowanie

Wstawka kalibrowa ETI znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie mieszkaniowym. Jest niezbędnym elementem w:

• Rozdzielnicach głównych i oddziałowych wyposażonych w gniazda bezpiecznikowe E27.
• Zabezpieczeniach obwodów odbiorczych o dużym obciążeniu, gdzie wymagana jest selektywność zabezpieczeń.
• Modernizowanych instalacjach typu retro-fit, gdzie systemy bezpiecznikowe DII są nadal standardem ochrony nadprądowej.
• Układach sterowania i automatyki wymagających pewnego zabezpieczenia topikowego.

Wskazówki Montażowe

Montaż wstawki kalibrowej VD II powinien być przeprowadzony przez wykwalifikowany personel przy zachowaniu zasad bezpieczeństwa (odłączone napięcie). Wstawkę należy umieścić wewnątrz gniazda bezpiecznikowego E27 przed wkręceniem wkładki topikowej. Należy upewnić się, że wstawka jest osadzona stabilnie i centralnie, co umożliwi prawidłowy kontakt styku dolnego wkładki bezpiecznikowej z szyną prądową. Podczas wymiany wstawki na inną wartość prądową, należy użyć specjalnego klucza do wstawek kalibrowych, aby uniknąć uszkodzenia ceramicznego korpusu gniazda.

FAQ

• Czy wstawka 25A pasuje do każdego gniazda E27? Tak, wstawka typu VD II jest zaprojektowana specjalnie do standardowych gniazd z gwintem E27 w systemie DII.
• Dlaczego wstawka ma kolor żółty? Kolor żółty jest przypisany do prądu znamionowego 25A. Jest to standard ułatwiający elektrykom szybką weryfikację poprawności zabezpieczenia bez konieczności odczytywania drobnych napisów.
• Czy można użyć wkładki 16A w gnieździe z wstawką 25A? Technicznie jest to możliwe, jednak wstawka 25A nie zablokuje wkładki o mniejszym prądzie. Głównym celem wstawki jest blokada wkładek o prądzie WIĘKSZYM niż 25A (np. 35A), aby chronić przewody przed przegrzaniem.
