Wstawka kalibrowa D0 50A PPH02-50 D02 gL/gG 051856 | 05101521 PROTEC.class

Alternatywny kod produktu: 051856

Opis i Kluczowe Cechy

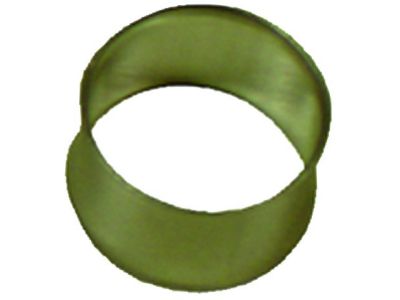

Wstawka kalibrowa D0 50A (charakterystyka gL/gG) PPH02-50 (nr katalogowy 05101521) przeznaczona do montażu w podstawach bezpiecznikowych D0. Służy do precyzyjnego dopasowania bezpiecznika topikowego do wartości znamionowej obwodu. Kolorystyczne oznaczenie wkładek umożliwia szybką identyfikację prądu znamionowego.

• Prąd znamionowy 50 A: zapewnia ochronę przewodów i odbiorników przed przeciążeniem i zwarciem w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków przy prawidłowym doborze wkładki.
• Charakterystyka gL/gG: uniwersalna charakterystyka bezpiecznikowa do ochrony przewodów i urządzeń – łączy ochronę przed przeciążeniem i zwarciem w jednej wkładce.
• Typ D02 / D0: dedykowana do standardowych podstaw bezpiecznikowych D0, zgodnych z europejskim systemem bezpieczników, co zapewnia kompatybilność mechaniczną.
• Kolorystyczne oznaczenie prądu: wkładka 50 A posiada czerwone oznaczenie (zgodne z systemem DIN VDE 0636-3), co ułatwia szybką wizualną kontrolę i eliminuje pomyłki podczas serwisu.
• Zgodność z normą DIN VDE 0636-3: gwarantuje bezpieczeństwo i niezawodność w instalacjach elektrycznych, potwierdzone wykonaniem według tej normy.

Zgodność z Normami

Wstawka kalibrowa PPH02-50 została wykonana zgodnie z normą DIN VDE 0636-3. Produkt posiada oznaczenie CE i spełnia wymagania europejskich dyrektyw dla aparatury zabezpieczeniowej.

Zastosowanie

Wstawka kalibrowa D0 50A PPH02-50 znajduje zastosowanie w instalacjach elektrycznych wymagających bezpiecznikowej ochrony przewodów i urządzeń.

• Ochrona obwodów odbiorczych przed przeciążeniem i zwarciem w rozdzielnicach budynkowych i przemysłowych.
• Dopasowanie bezpieczników topikowych w podstawach D0 w systemach zabezpieczeń gL/gG.
• Stosowana w obwodach sterowania, sygnalizacji i automatyki budynkowej jako zabezpieczenie przed zwarciem.
• Idealna do wymiany w istniejących instalacjach, gdzie wymagana jest kalibracja wkładki bezpiecznikowej.

Wskazówki Montażowe

Montaż i wymiana wstawki kalibrowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Wkładkę należy umieścić w gnieździe podstawy D0 zgodnie z oznaczeniami. Zachowaj ostrożność przy ręcznym wkręcaniu – nie przekraczaj momentu dokręcania określonego przez producenta podstawy. Przekrój przewodów dobierz do prądu znamionowego 50 A oraz charakterystyki zabezpieczenia.

FAQ

• Jakie oznaczenie kolorystyczne ma wstawka 50 A? Wkładka kalibrowa na prąd 50 A (charakterystyka gL/gG) posiada czerwone oznaczenie, zgodne z systemem kolorystycznym zdefiniowanym w normie DIN VDE 0636-3, co ułatwia identyfikację w podstawie bezpiecznikowej.
• Czy wstawkę można stosować z dowolną podstawą D0? Tak, wstawka PPH02-50 jest dedykowana do podstaw bezpiecznikowych typu D0 (D02) i pasuje do wszystkich standardowych gniazd zgodnych z tym systemem.
• Jaka jest charakterystyka bezpiecznika gL/gG? Charakterystyka gL/gG (gL – kabel, gG – ogólne przeznaczenie) zapewnia ochronę przewodów i urządzeń przed przeciążeniem i zwarciem. Jest to uniwersalna charakterystyka stosowana w instalacjach budynkowych, łącząca oba tryby zabezpieczenia w jednej wkładce.
